Karnasch

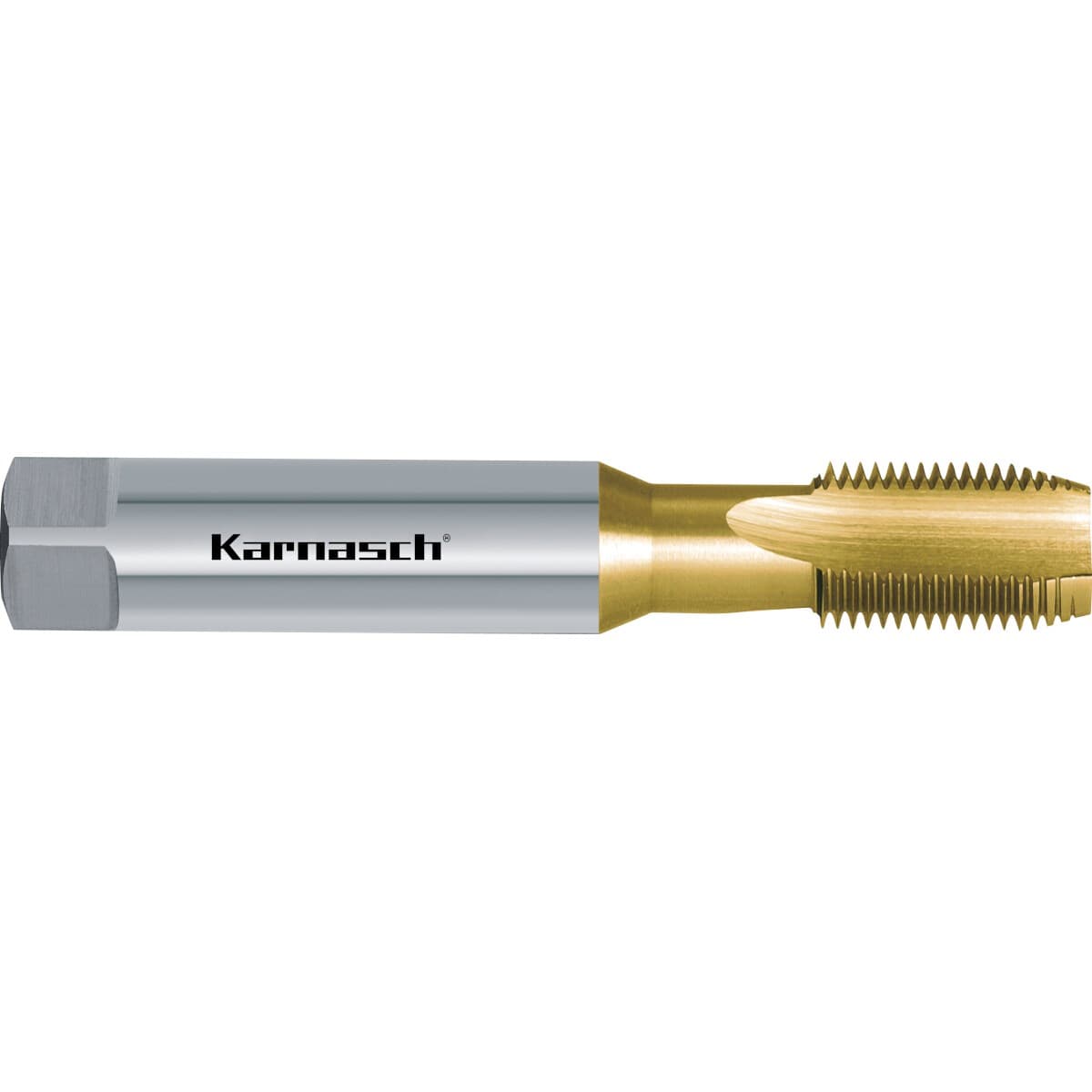

Метчик машинный Karnasch М30х3,5 HSS-Co с покрытием TiN DIN 376 для сквозных отверстий 20.1820-120
Производитель: Karnasch; Резьба: М30; Шаг резьбы: 3,50; Ø отверстия: 26,5 мм
М303,5026,5 мм22,0 мм
Арт. 20.1820-120
18 738 ₽
Решение Karnasch
Метчики и резьбофрезы Karnasch для внутренней резьбы
Метрические и дюймовые метчики, твердосплавные резьбофрезы Karnasch: выбор для сквозных и глухих отверстий по материалу и резьбе.
- Инструмент
- машинные метчики и твердосплавные резьбофрезы
- Отверстие
- сквозное или глухое
- Исходные данные
- стандарт, размер, шаг, материал и глубина
Метчики и резьбофрезы Karnasch
Для подбора нужны стандарт, размер и шаг резьбы, материал, тип отверстия, глубина и возможности станка по синхронизации и охлаждению.
Karnasch

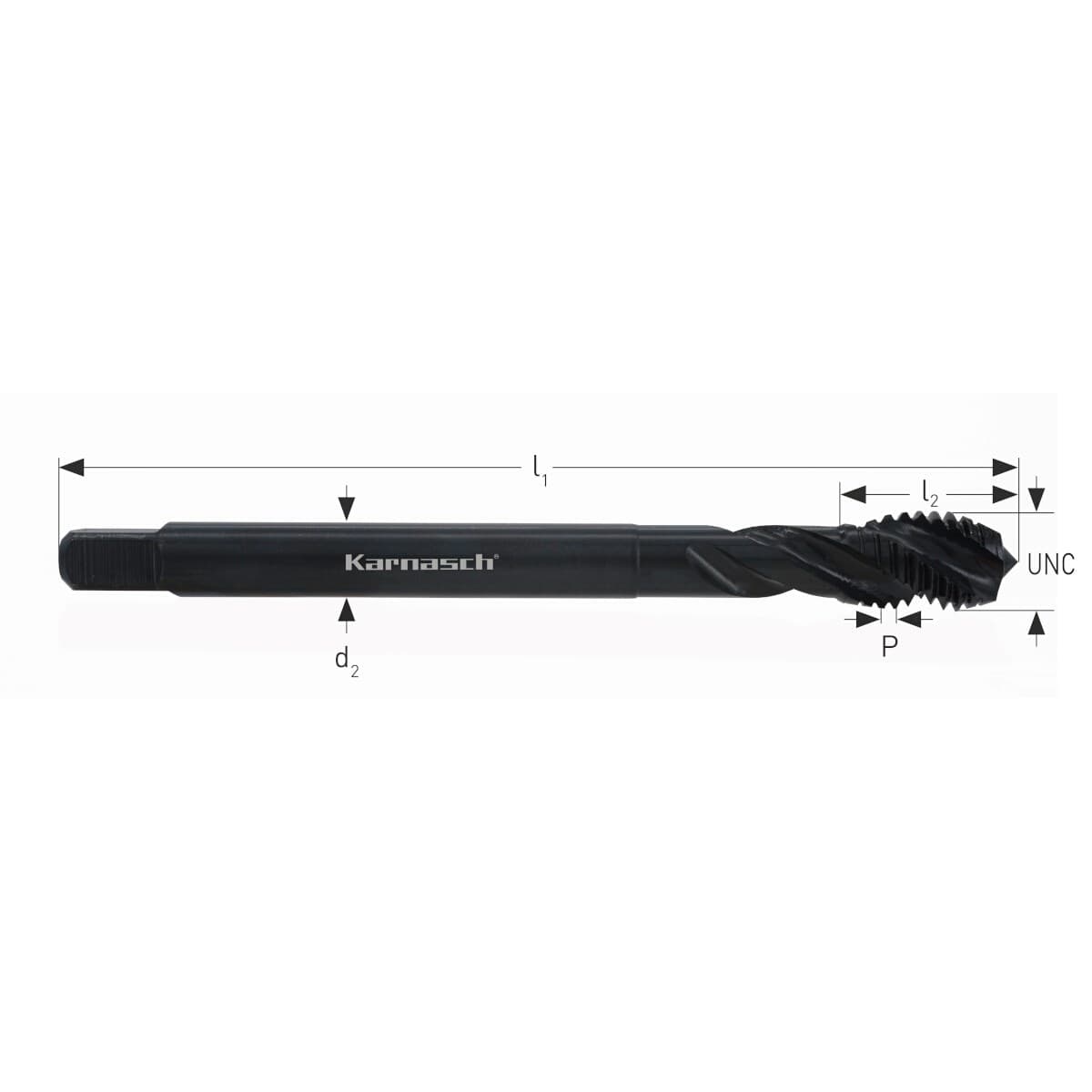

Метчик Karnasch Ø 22,25 мм HSSE-V3 для глухих отверстий 20.2324.1
Производитель: Karnasch; Ø отверстия: 22,25 мм; Резьба: UNC 1; Шаг резьбы: 8
22,25 ммUNC 1820,0 мм
Арт. 20.2324.1
28 535 ₽
Karnasch

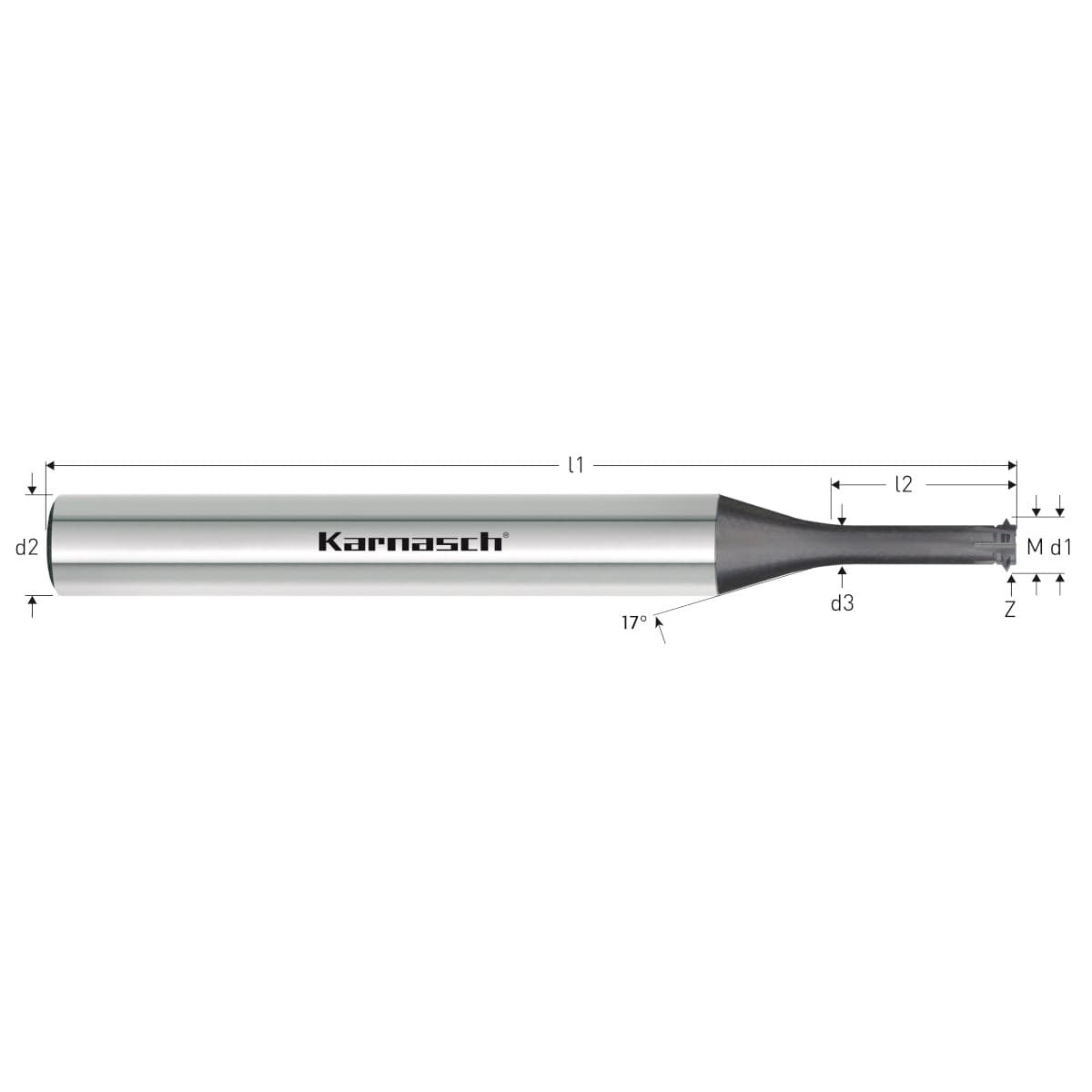

Твердосплавная резьбофреза Karnasch М0,6 со шлифованными режущими зубьями для нержавеющих и закалённых сталей 23.1764.006
Производитель: Karnasch; Резьба: M0,6; Шаг резьбы: 0,150; Используемая длина: 2,5 мм
M0,60,1502,5 мм0,41 мм
Арт. 23.1764.006
23 774 ₽
Karnasch

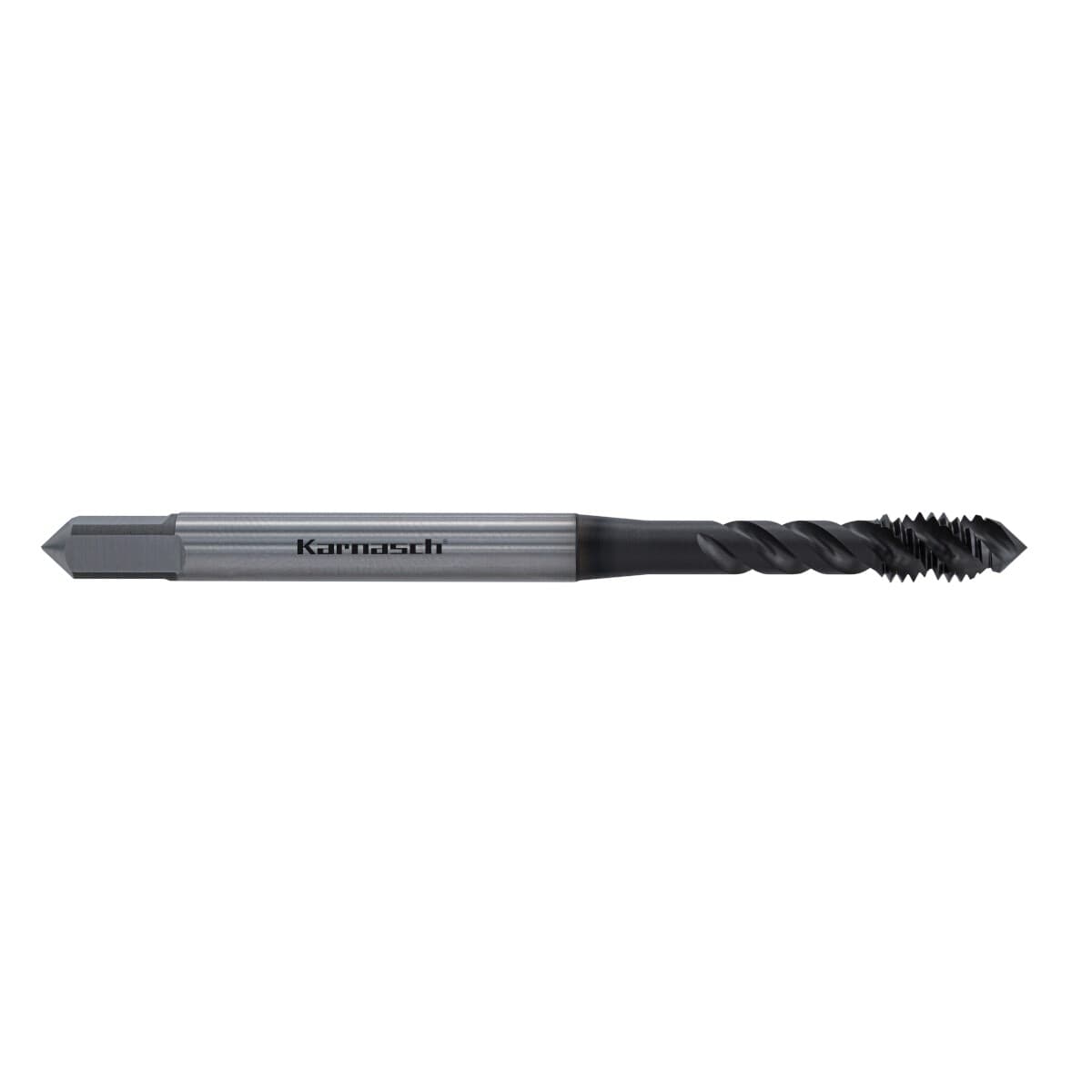

Метчик Karnasch М20х17,5 HSSE-PM для глухих отверстий 20.2053.20
Производитель: Karnasch; Ø отверстия: 17,5 мм; Резьба: М20; Шаг резьбы: 2,50
17,5 ммМ202,5016,0 мм
Арт. 20.2053.20
54 345 ₽
Karnasch

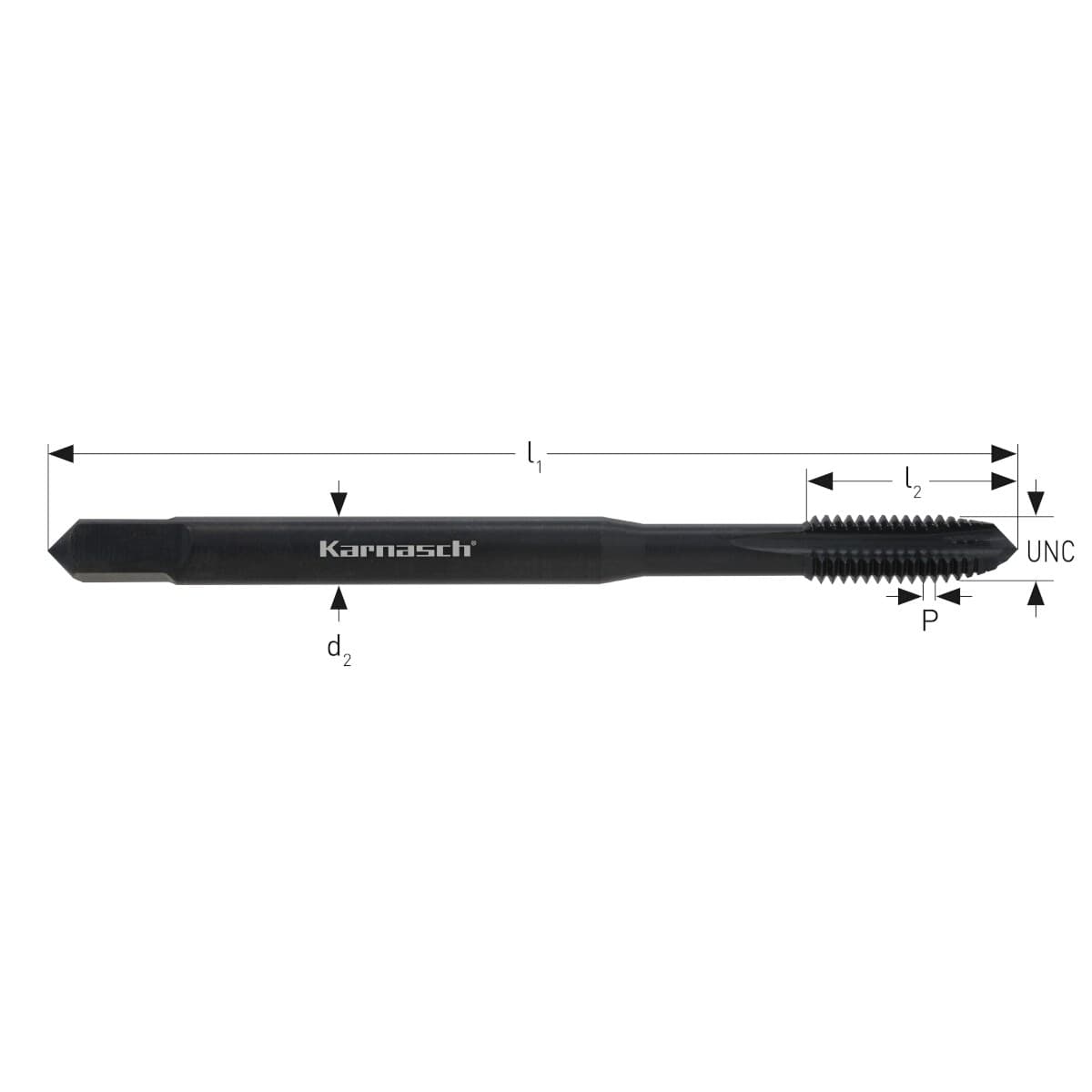

Метчик Karnasch Ø 22,25 мм HSSE-V3 для сквозных отверстий 20.2320.1
Производитель: Karnasch; Ø отверстия: 22,25 мм; Резьба: UNC 1; Шаг резьбы: 8
22,25 ммUNC 1820,0 мм
Арт. 20.2320.1
26 087 ₽
Karnasch

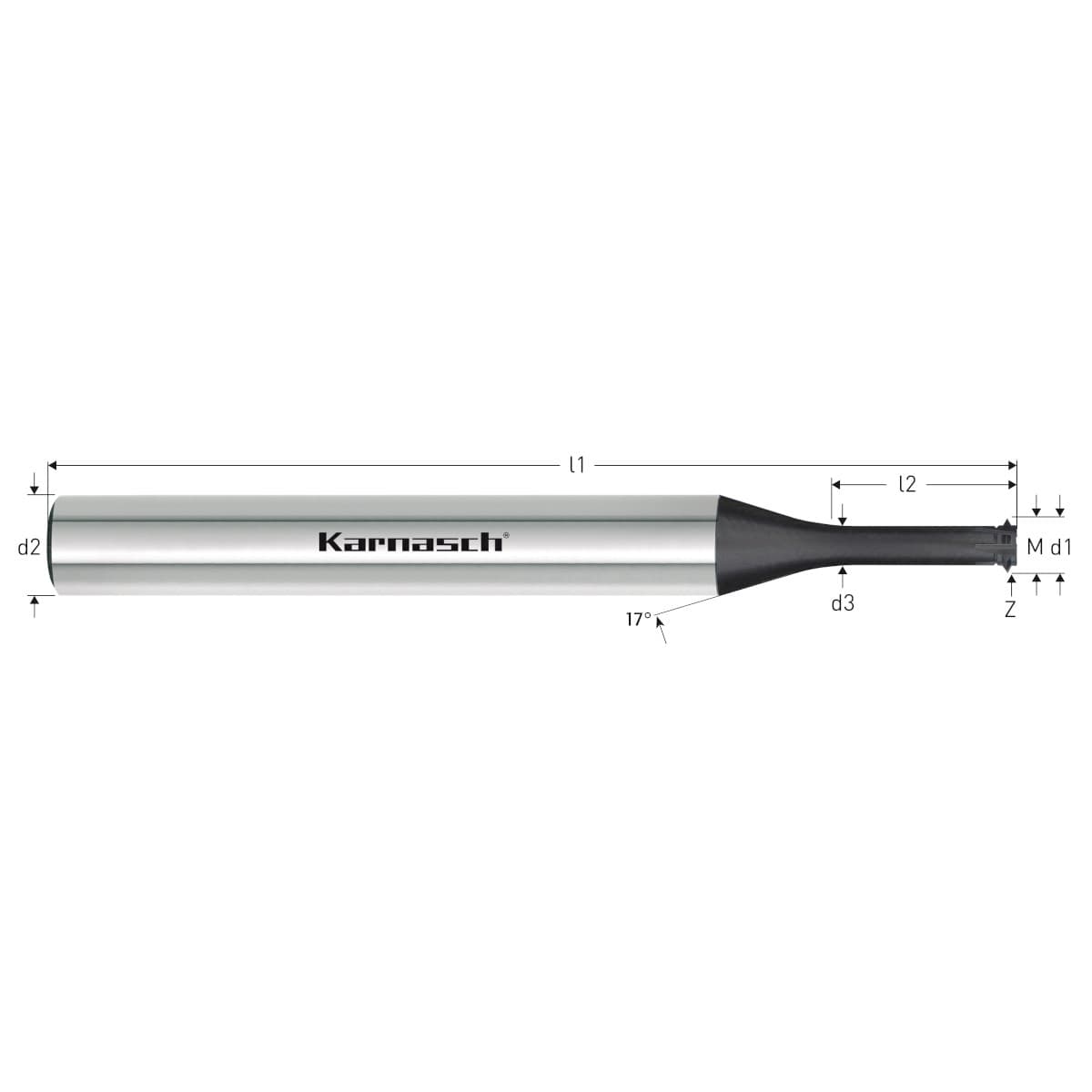

Твердосплавная резьбофреза Karnasch М0,6 со шлифованными режущими зубьями для обработки графита и композитов 23.1768.006
Производитель: Karnasch; Резьба: M0,6; Шаг резьбы: 0,150; Используемая длина: 2,5 мм
M0,60,1502,5 мм0,41 мм
Арт. 23.1768.006
28 195 ₽
Karnasch

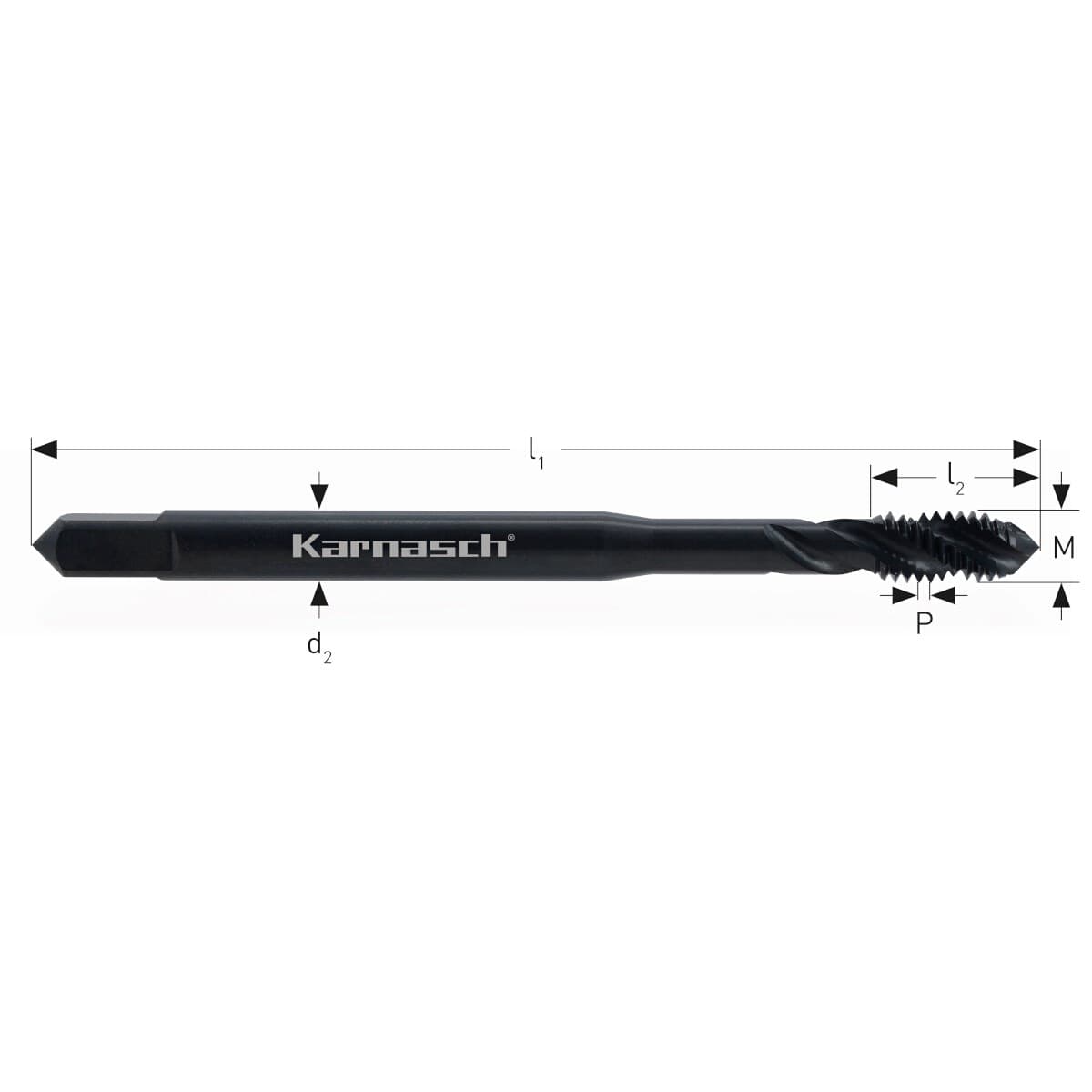

Метчик Karnasch М20х17,5 HSSE-V3 для глухих отверстий 20.2050.20
Производитель: Karnasch; Ø отверстия: 17,5 мм; Резьба: М20; Шаг резьбы: 2,50
17,5 ммМ202,5016,0 мм
Арт. 20.2050.20
9 583 ₽
Karnasch

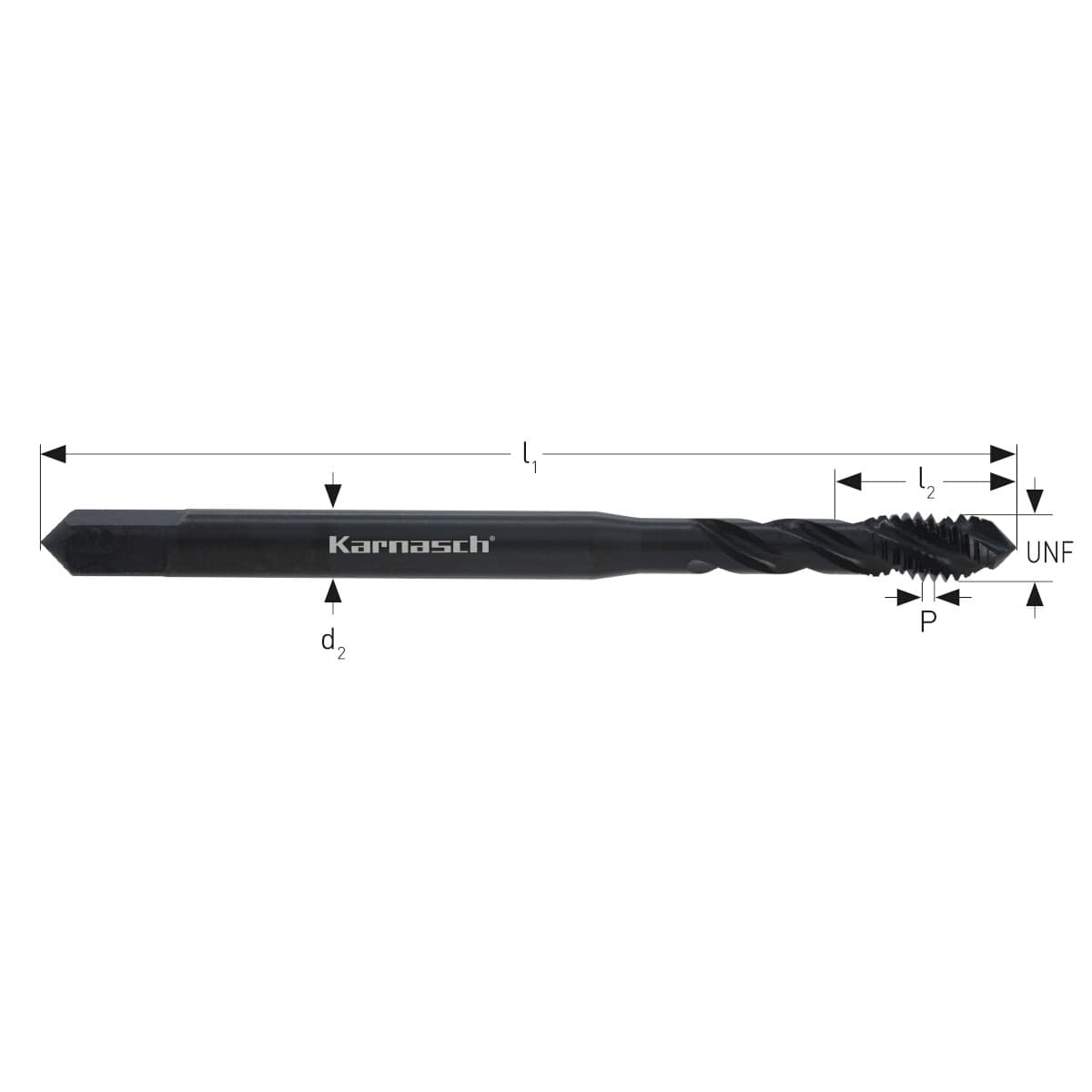

Метчик Karnasch Ø 23,25 мм HSSE-V3 для глухих отверстий 20.2344.1
Производитель: Karnasch; Ø отверстия: 23,25 мм; Резьба: UNF 1; Шаг резьбы: 12
23,25 ммUNF 11220,0 мм
Арт. 20.2344.1
29 571 ₽
Karnasch

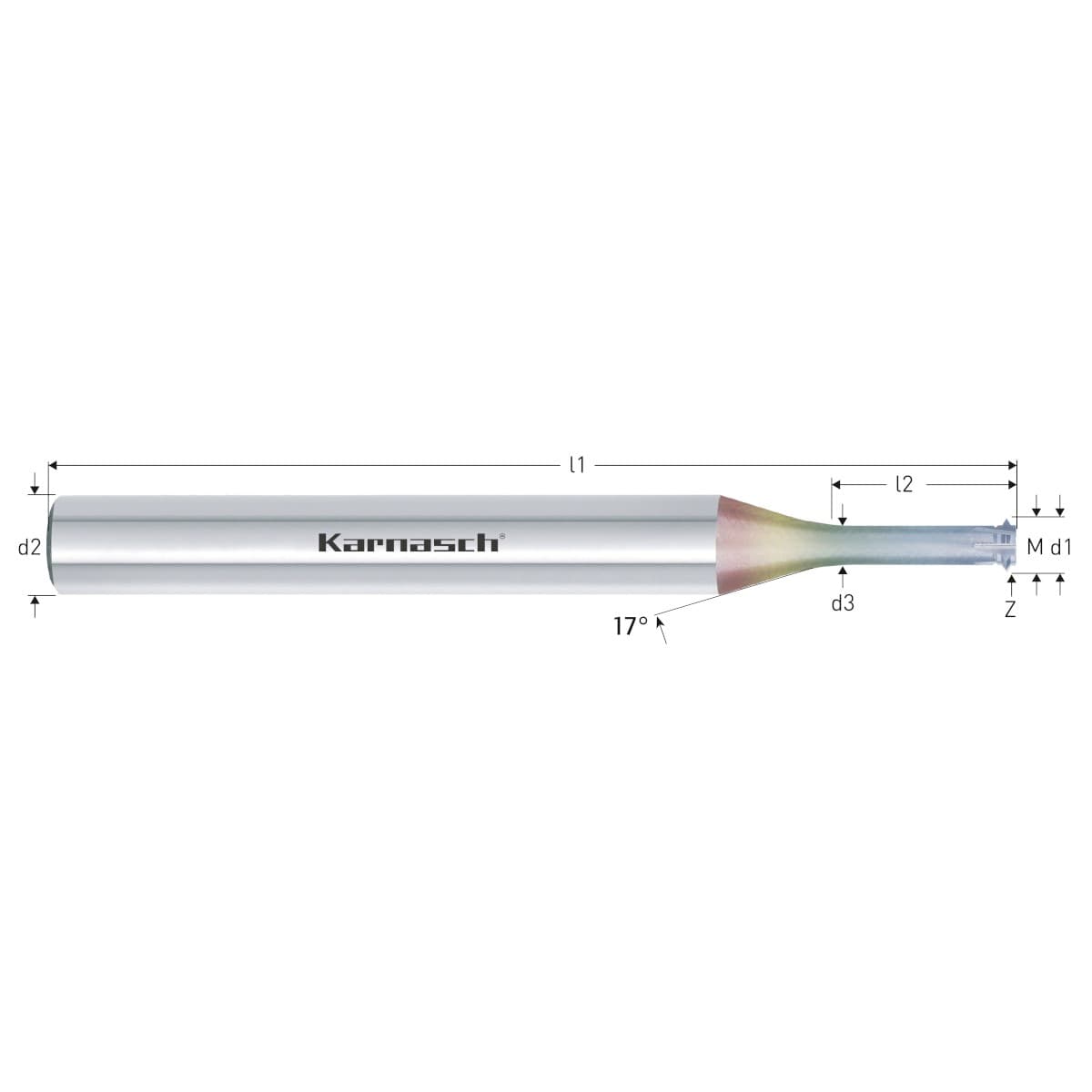

Твердосплавная резьбофреза Karnasch М0,6 со шлифованными режущими зубьями для цветных металлов 23.1760.006
Производитель: Karnasch; Резьба: M0,6; Шаг резьбы: 0,150; Используемая длина: 2,5 мм
M0,60,1502,5 мм0,41 мм
Арт. 23.1760.006
27 701 ₽
Karnasch

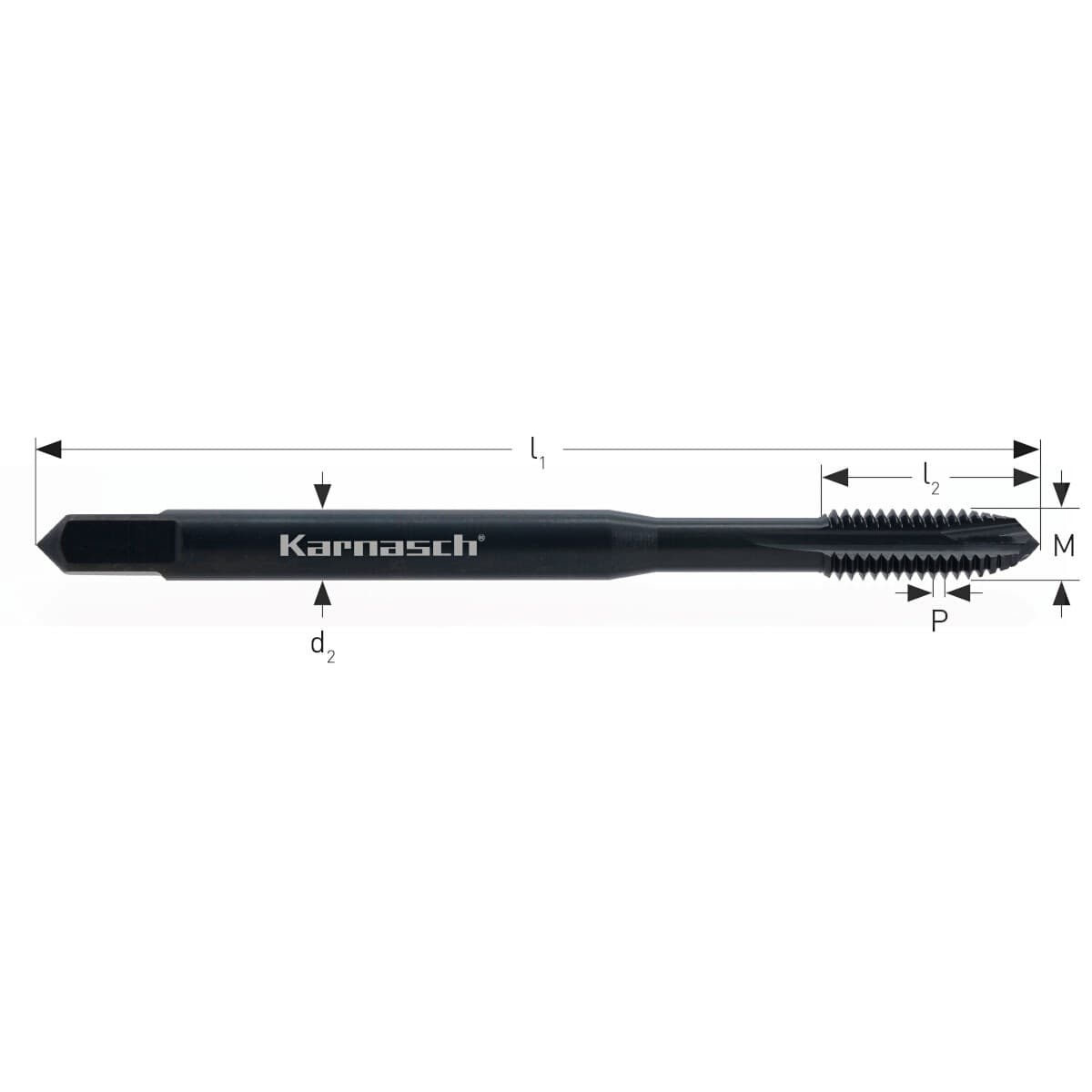

Метчик Karnasch М20х17,5 HSSE-V3 для сквозных отверстий 20.2020.20
Производитель: Karnasch; Ø отверстия: 17,5 мм; Резьба: М20; Шаг резьбы: 2,50
17,5 ммМ202,5016,0 мм
Арт. 20.2020.20
9 060 ₽
Сквозное и глухое отверстие
В каталоге Karnasch машинные метчики для сквозных отверстий и метчики для глухих отверстий имеют разные канавки и заборную часть. Для сквозного отверстия стружка может направляться вперёд, для глухого её необходимо вывести из отверстия без уплотнения на дне.
До подбора задают глубину резьбы и полный запас глубины под заход инструмента и стружку. Номинальная глубина сверления не равна доступной длине резьбы.
Материал и подготовительное отверстие
Таблица Karnasch разделяет стали по прочности, нержавеющие стали, чугун, никелевые и титановые сплавы, цветные металлы и пластики. Для них различаются инструмент и режим. Диаметр подготовительного отверстия выбирают по стандарту резьбы и требуемому формированию профиля.
Недостаточный диаметр резко увеличивает крутящий момент, а слишком большой уменьшает полноту профиля. Соосность сверления и нарезания важна для стойкости и качества резьбы.
- метрическая, мелкая или дюймовая резьба;
- номинал и шаг;
- сквозное или глухое отверстие;
- марка и прочность материала;
- требуемая глубина и оборудование.
Когда применять резьбофрезу
Резьбофреза формирует профиль интерполяцией на станке с ЧПУ и требует соответствующей программы. Она позволяет управлять траекторией и может быть удобна для дорогих деталей и материалов, где важно снизить риск заклинивания. Диаметр фрезы, шаг, внутреннее охлаждение и возможности станка проверяют по конкретной серии.
