Решение Karnasch

Твердосплавные сверла для стали и нержавеющей стали

Высокоскоростные твердосплавные сверла Karnasch и сверла со сменными головками: подбор по материалу, диаметру, длине и охлаждению.

Материалы
стали, нержавеющие и специальные сплавы по серии
Геометрия
зависит от материала и требуемого отверстия
Режим
по таблице конкретного артикула и группы ISO

Твердосплавные сверла Karnasch

Ассортимент фильтруют по группе материала, диаметру, отношению длины к диаметру, допуску отверстия и возможности внутреннего охлаждения.

Karnasch

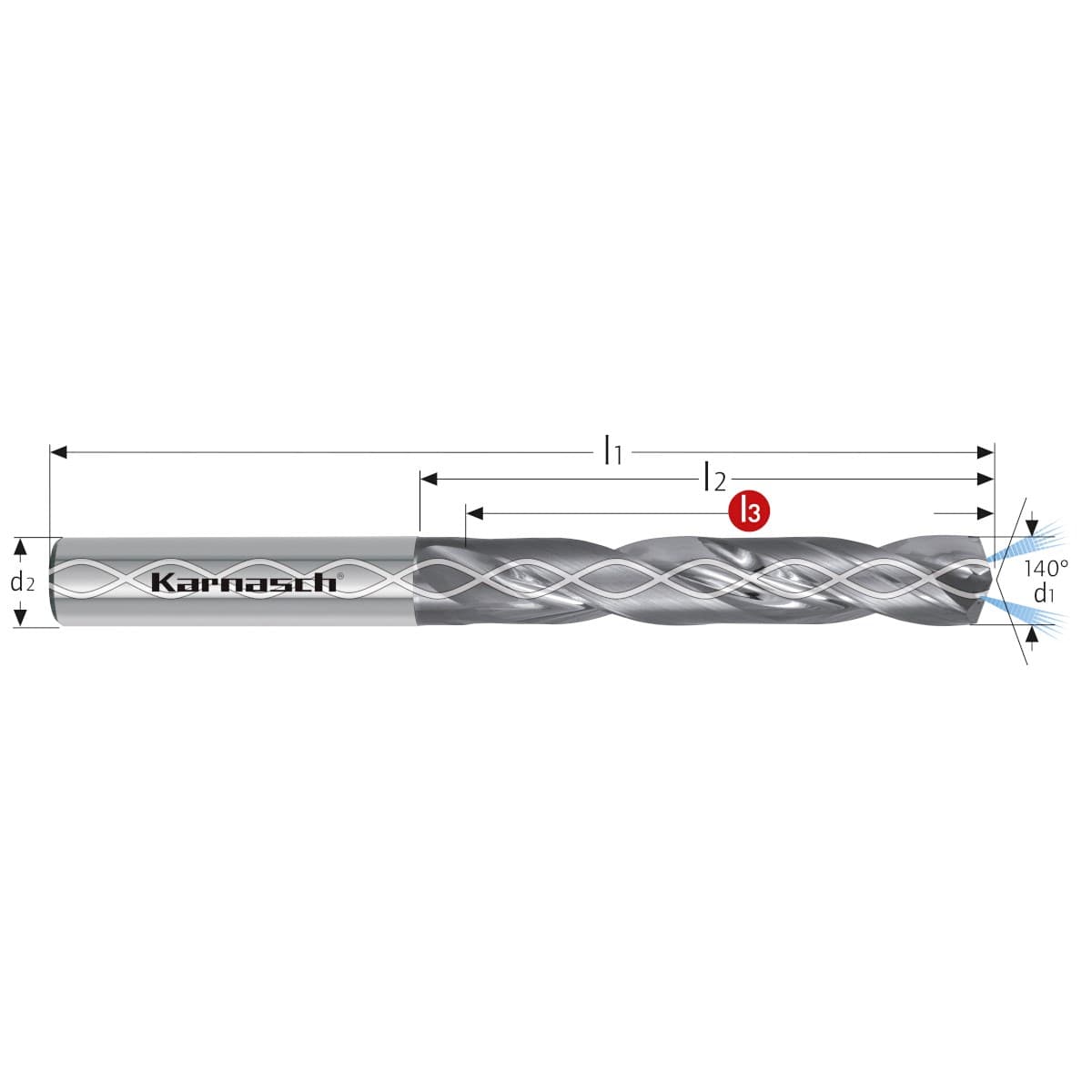

Высокопроизводительное сверло Karnasch Ø 10,1х56 мм сквозной закалки с внутренним охлаждением для сплавов INCONEL 22.0410.1010.056

Производитель: Karnasch; Ø режущей части: 10,10 мм; Допуск на Ø режущей части: h7; Ø хвостовика: 12,0 мм

10,10 ммh712,0 ммh6
Арт. 22.0410.1010.056
38 800 ₽

Karnasch

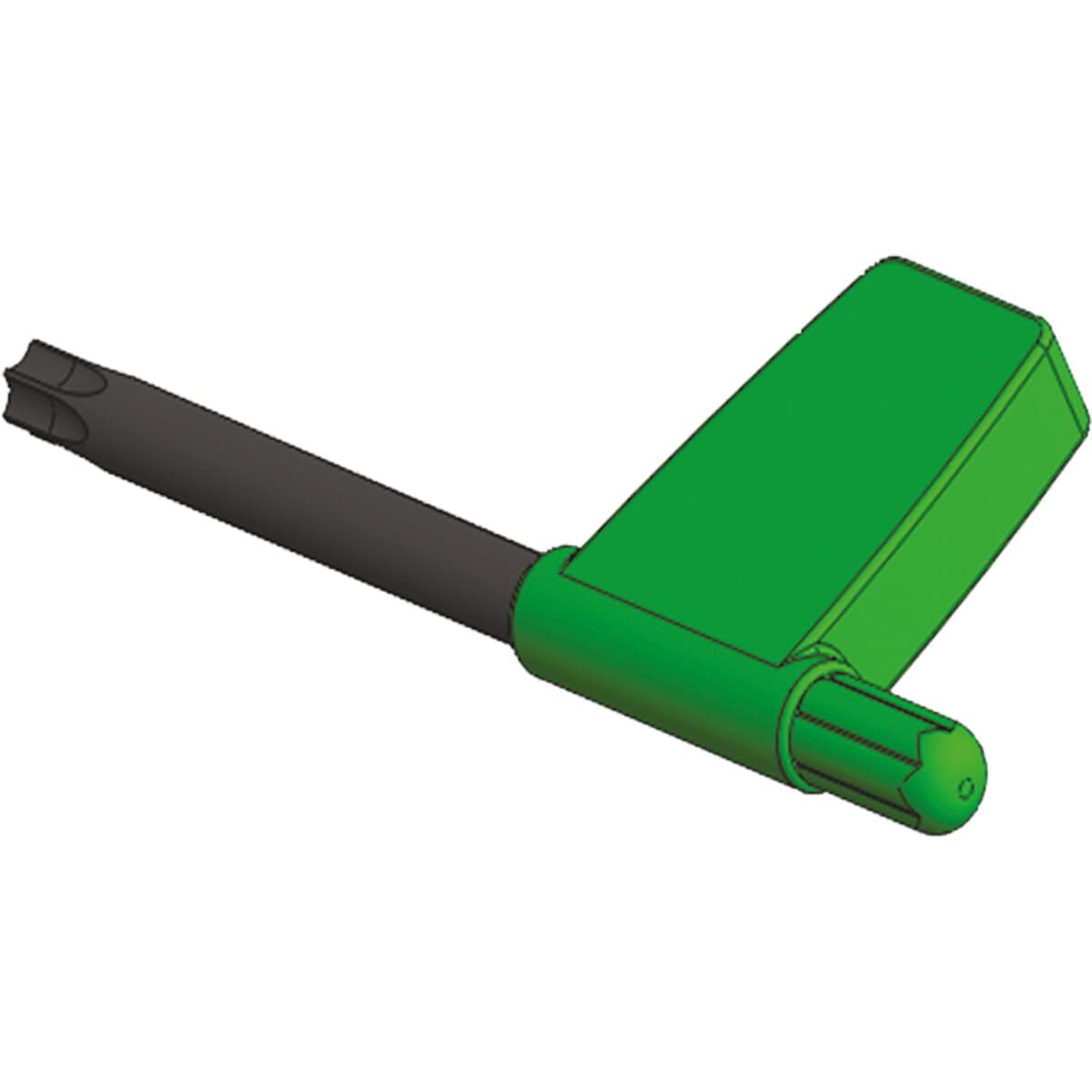

Запасной ключ Karnasch TORX 22.9011.1370

Производитель: Karnasch; Ø режущей части: 36,0-65,0 мм; Артикул: 22.9011.1370

36,0-65,0 мм
Арт. 22.9011.1370
3 320 ₽

Karnasch

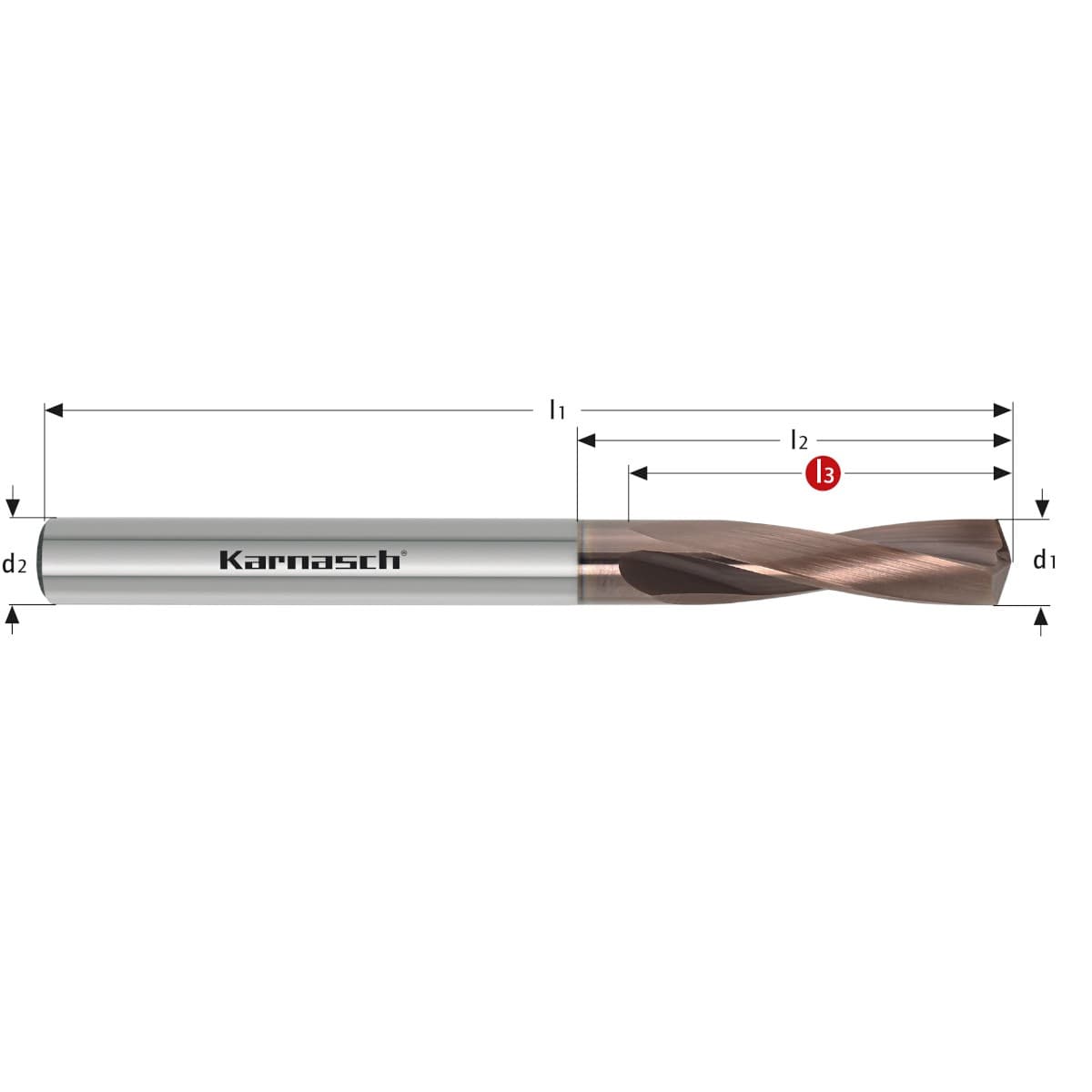

Твёрдосплавное сверло Karnasch Ø 10,1х40 мм для сверления закалённых сталей 55-70 HRC 22.0468.1010.040

Производитель: Karnasch; Ø режущей части: 10,1 мм; Допуск на Ø режущей части: m7; Ø хвостовика: 12,0 мм

10,1 ммm712,0 ммh6
Арт. 22.0468.1010.040
27 640 ₽

Karnasch

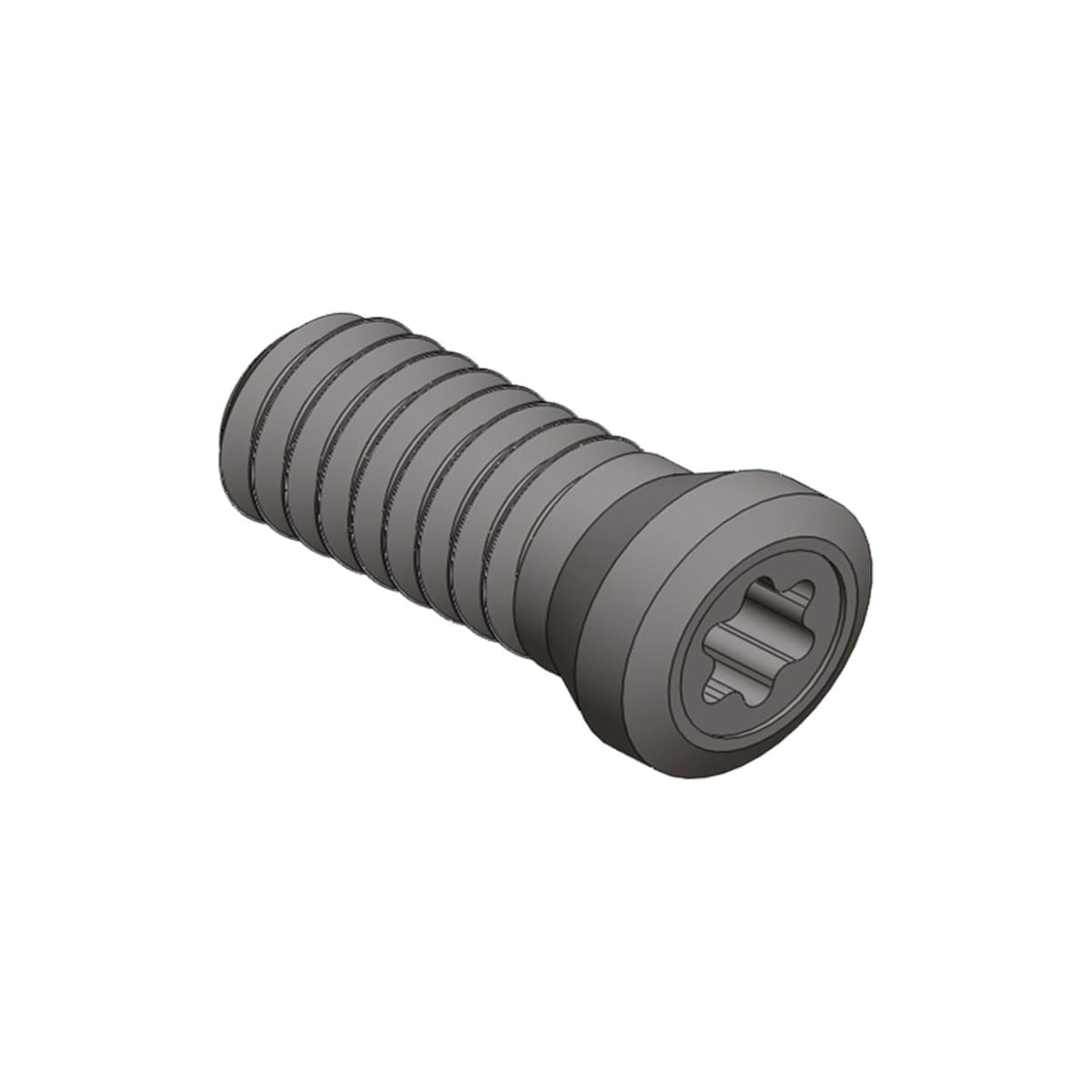

Запасные винты Karnasch TORX 22.9010.0640

Производитель: Karnasch; Ø отверстия: 64,0-114,0 мм; Максимальный момент затяжки: 1750 Н/см; Артикул: 22.9010.0640

64,0-114,0 мм1750 Н/см
Арт. 22.9010.0640
984 ₽

Karnasch

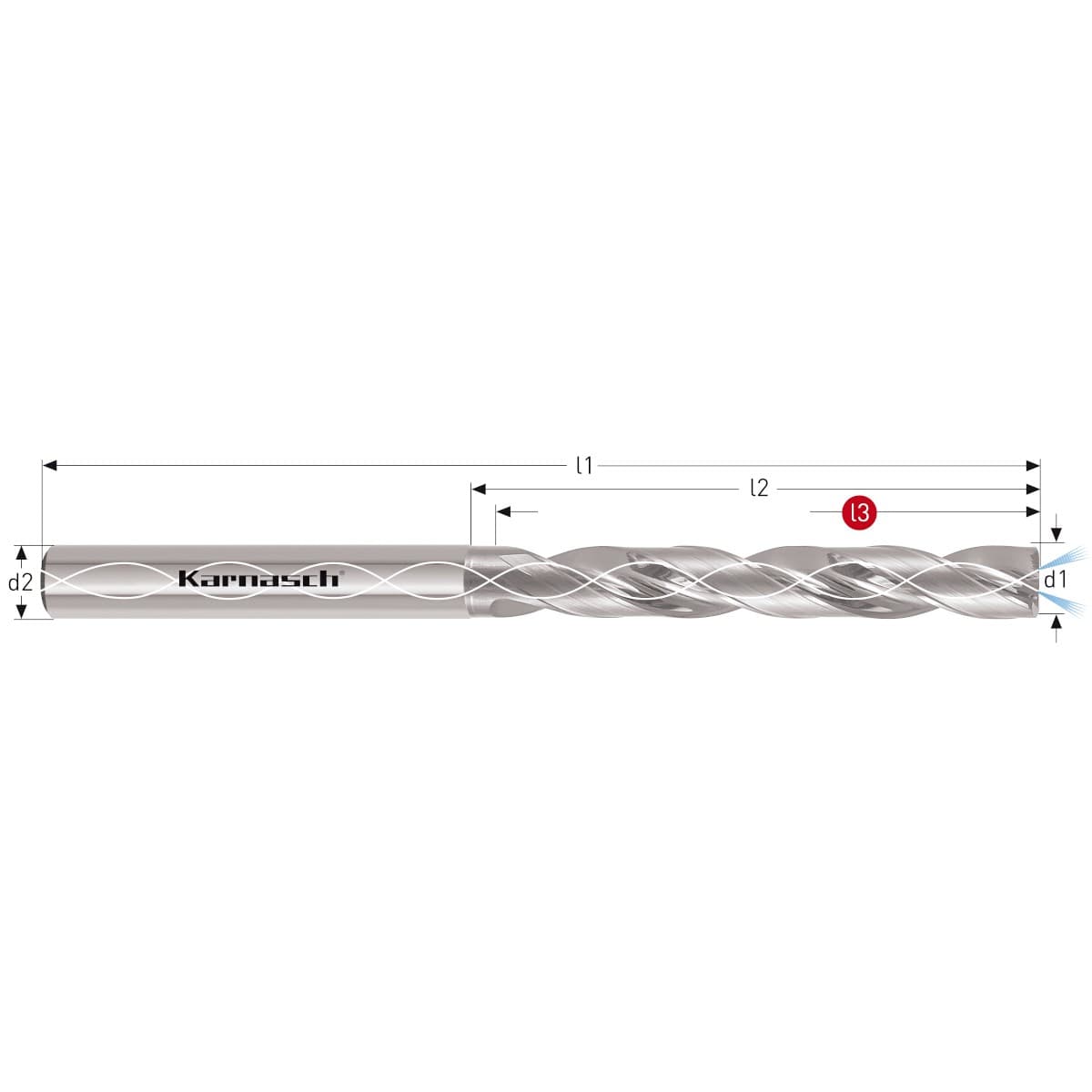

Твёрдосплавное сверло Karnasch Ø 10,1х56 мм с углом заточки 180° для высокопроизводительного сверления алюминиевых и медных сплавов с внутренним подводом СОЖ 22.0530.1010.056

Производитель: Karnasch; Ø режущей части: 10,10 мм; Допуск на Ø режущей части: m7; Ø хвостовика: 12,0 мм

10,10 ммm712,0 ммh6
Арт. 22.0530.1010.056
44 924 ₽

Karnasch

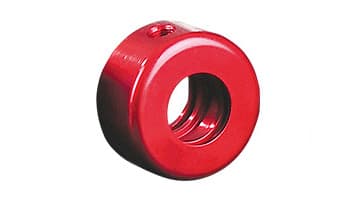

Кольцо Karnasch Ø64-114 M12 x 1,75 для подключения СОЖ к корпусу сверла со сменными головками 22.9002.05715

Производитель: Karnasch; Ø отверстия: 64,0-114,0 мм; Резьба: M12 x 1,75; Артикул: 22.9002.05715

64,0-114,0 ммM12 x 1,75
Арт. 22.9002.05715
15 120 ₽

Karnasch

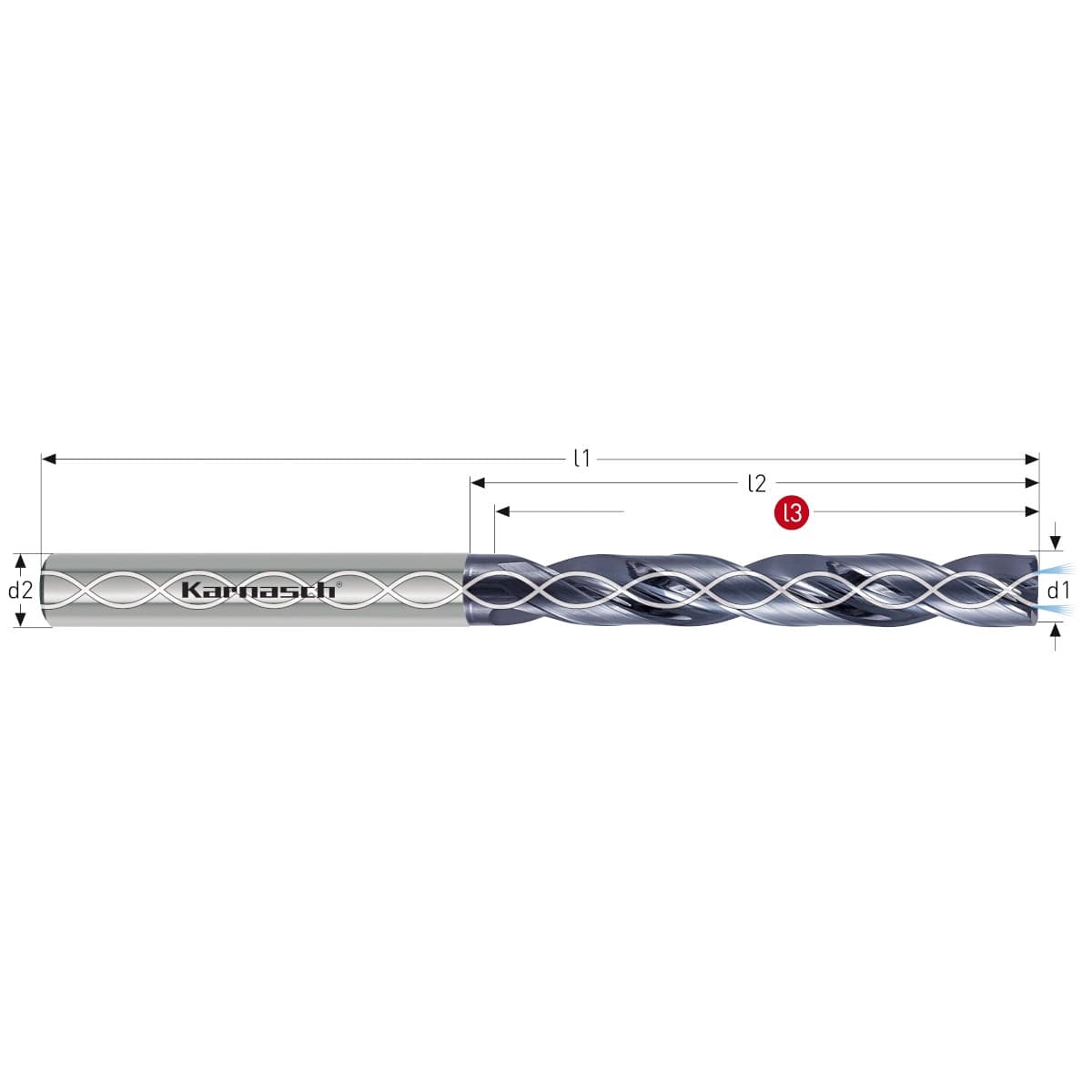

Твёрдосплавное сверло Karnasch Ø 10,1х56 мм с углом заточки 180° для высокопроизводительного сверления наклонных поверхностей с внутренним подводом СОЖ 22.0404.1010.056

Производитель: Karnasch; Ø режущей части: 10,10 мм; Допуск на Ø режущей части: m7; Ø хвостовика: 12,0 мм

10,10 ммm712,0 ммh6
Арт. 22.0404.1010.056
44 924 ₽

Karnasch

Корпус сверла Karnasch Ø102-114 мм 939 мм со сменными головками с прямыми канавками хвостовик Конус Морзе в соответствии с ISO 296 тип BEK 22.1040.09390.1020

Производитель: Karnasch; Оптимальный диапазон режущих пластин: 102,0-114,0 мм; Максимальный диапазон режущих пластин: -; Общая длина: 1208,0 мм

102,0-114,0 мм-1208,0 мм939,0 мм
Арт. 22.1040.09390.1020
203 903 ₽

Karnasch

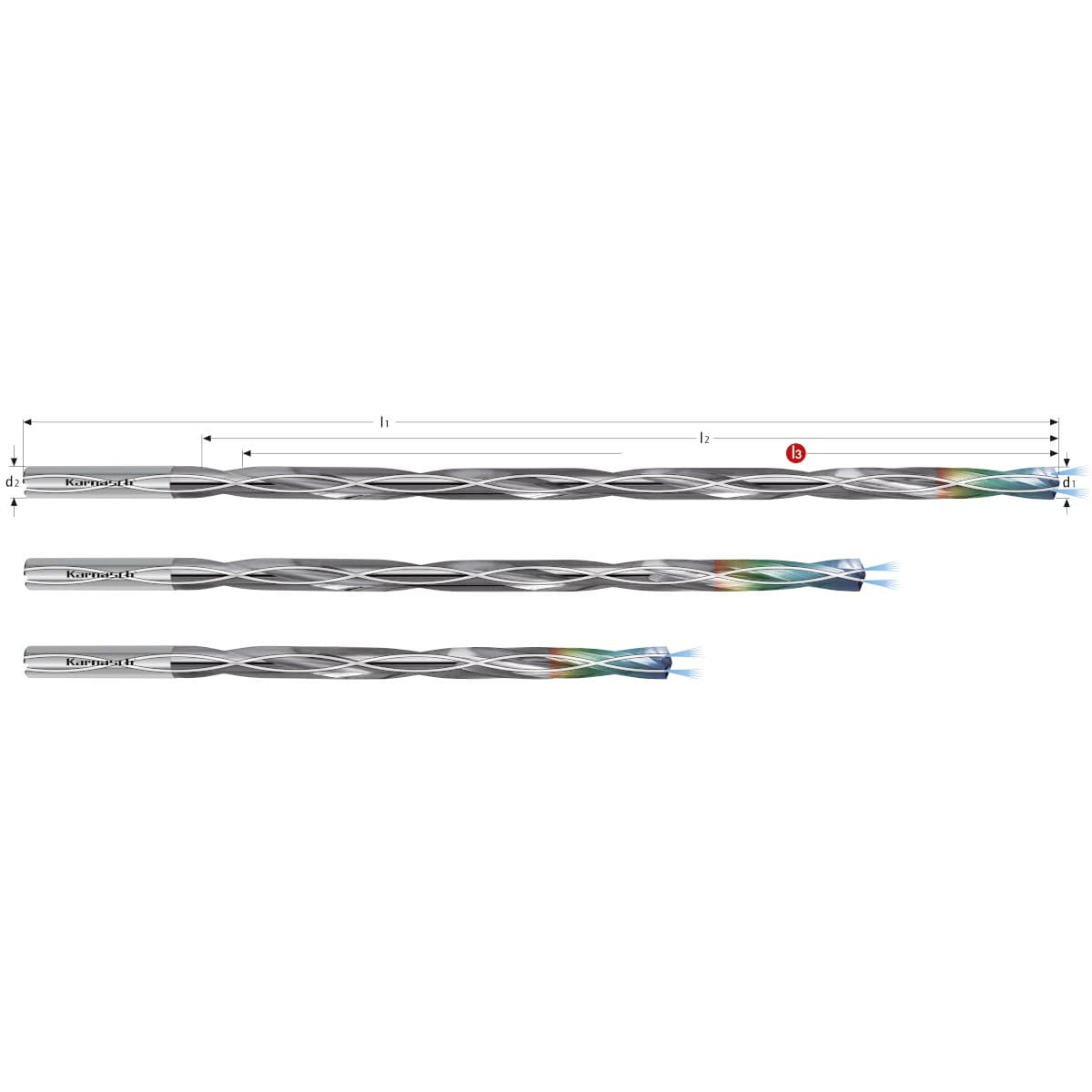

Твёрдосплавное сверло Karnasch Ø 10,2х362 мм для высокопроизводительного сверления глубоких отверстий в алюминиевых и медных сплавах до 40хD с внутренним подводом СОЖ 22.0392.1020.362

Производитель: Karnasch; Ø режущей части: 10,2 мм; Допуск на Ø режущей части: h7; Ø хвостовика: 12,0 мм

10,2 ммh712,0 ммh6
Арт. 22.0392.1020.362
122 627 ₽

Karnasch

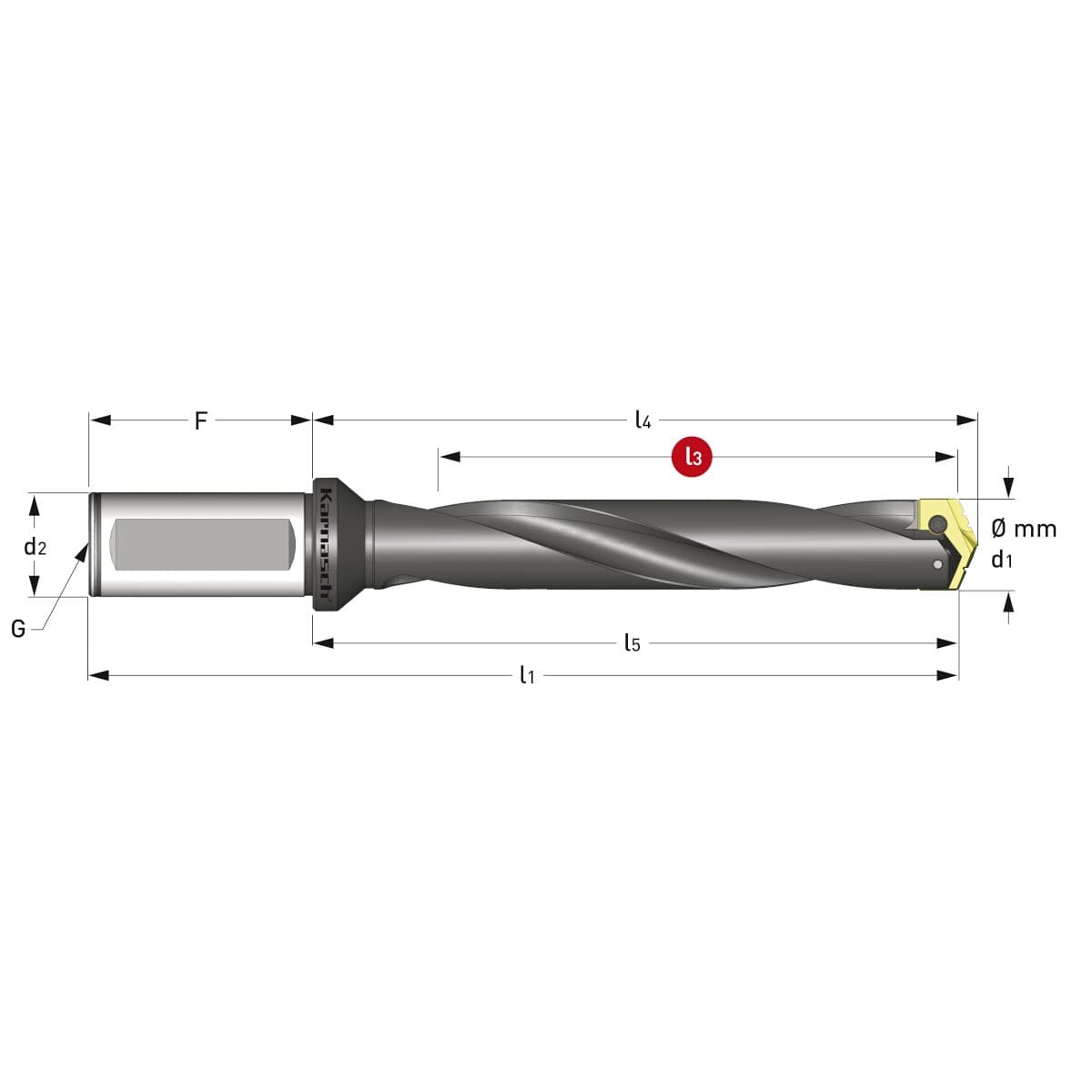

Корпус сверла Karnasch Ø18–21 мм 168,3 мм винтовые канавки хвостовик Weldon (DIN 1835-B) 22.1010.01683.0180

Производитель: Karnasch; Оптимальный диапазон режущих пластин: 18,0-21,0 мм; Максимальный диапазон режущих пластин: 18,0-24,0 мм; Ø хвостовика: 25,0 мм

18,0-21,0 мм18,0-24,0 мм25,0 мм261,6 мм
Арт. 22.1010.01683.0180
26 496 ₽

Karnasch

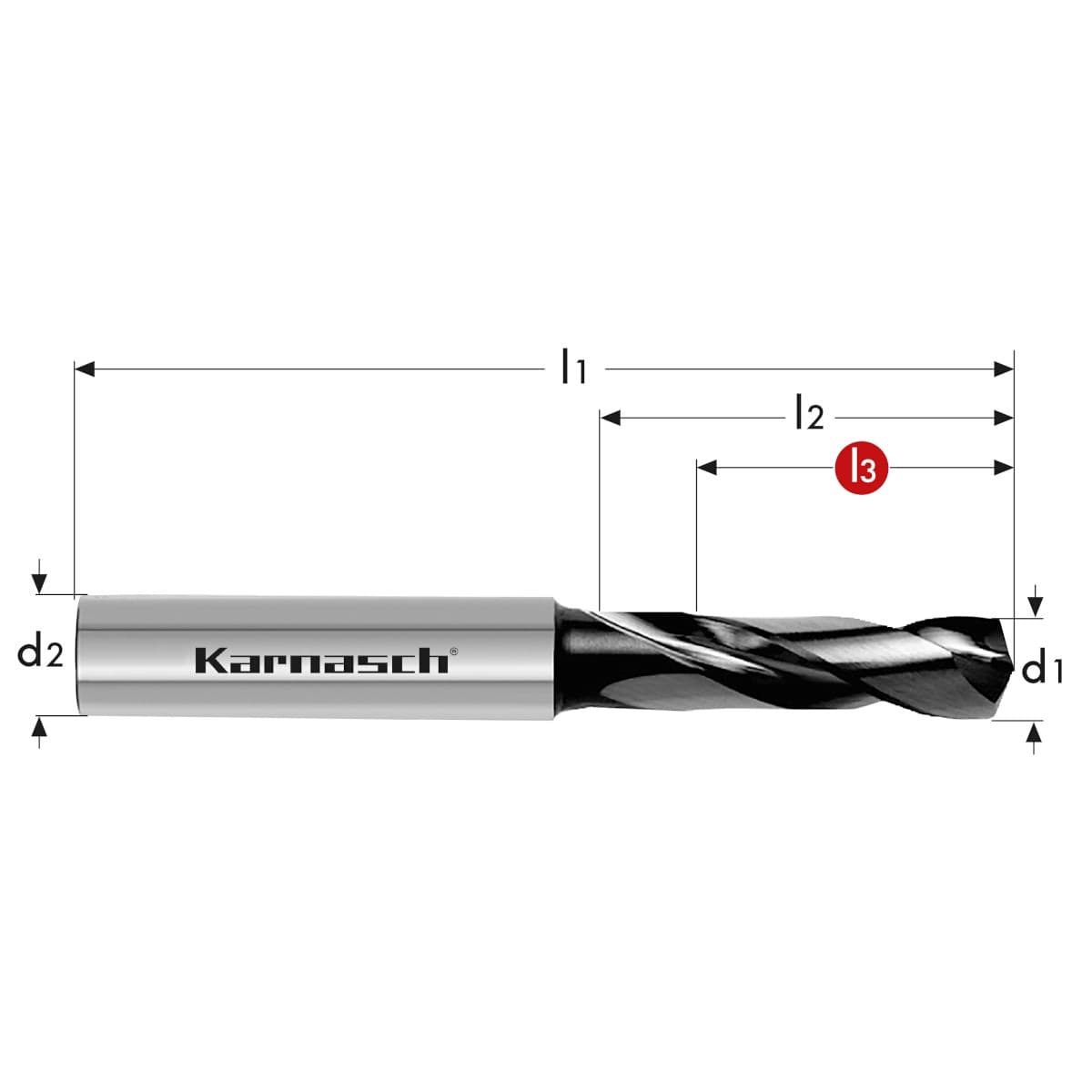

Твёрдосплавное сверло Karnasch Ø 12х40 мм для высокопроизводительного сверления сталей до 52 HRC с допусками по Н7 22.0403.1200.040

Производитель: Karnasch; Ø режущей части: 12,0 мм; Допуск на Ø режущей части: h7; Ø хвостовика: 12,0 мм

12,0 ммh712,0 ммh6
Арт. 22.0403.1200.040
15 674 ₽

Karnasch

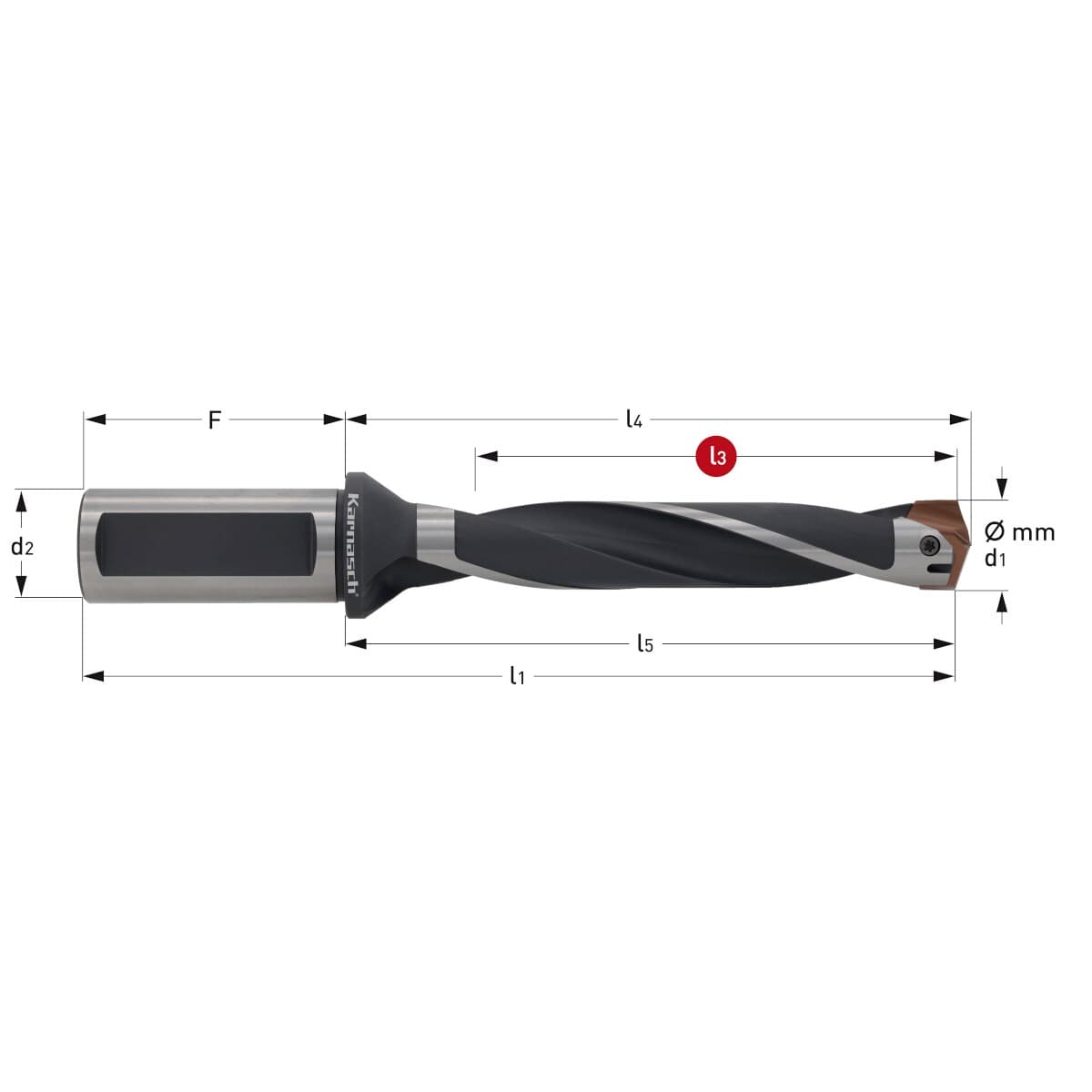

Корпус сверла Karnasch Ø39-40 мм 328 мм со спиральной канавкой 3xD DIN 1835-B 22.1050.03280.0390

Производитель: Karnasch; Оптимальный диапазон режущих пластин: 39,0-40,0 мм; Ø хвостовика: 40,0 мм; Общая длина: 455,0 мм

39,0-40,0 мм40,0 мм455,0 мм328,0 мм
Арт. 22.1050.03280.0390
82 644 ₽
Твердосплавные высокоскоростные сверлаСверла со сменными головками

Марка материала определяет геометрию и покрытие

В каталоге Karnasch твердосплавные сверла сопровождаются матрицей применимости по группам материалов. Термин «нержавейка» недостаточен: ферритные, мартенситные и аустенитные стали обрабатываются по-разному. Для легированных и закалённых сталей также требуется знать прочность или твёрдость.

После материала задают диаметр, глубину и требуемый допуск отверстия. Чем больше отношение длины к диаметру, тем важнее жёсткость системы, точное биение и надёжный отвод стружки.

Внутреннее охлаждение и подготовка станка

Для серий с внутренними каналами СОЖ должна подаваться через совместимый патрон и шпиндель. Наличие каналов в сверле само по себе не обеспечивает охлаждение. Давление, состав жидкости и режим берут из технологической документации к инструменту и операции.

Перед запуском проверяют биение, состояние зажима и соответствие длины вылета. Чрезмерный вылет снижает жёсткость, а повторный вход стружки в зону резания ускоряет износ и может повредить режущую кромку.

  • точная марка и состояние материала;
  • диаметр, глубина и допуск отверстия;
  • сквозное или глухое сверление;
  • возможность внутренней подачи СОЖ;
  • патрон, шпиндель и доступный диапазон оборотов.

Когда рассматривать сменную головку

Система со сменной головкой отделяет режущую часть от корпуса. Её оценивают по программе отверстий, повторяемости диаметров и экономике замены. Совместимость корпуса и головки подтверждают по системе Karnasch; похожий наружный размер не является достаточным условием.
