Пильные диски для труб и металлических профилей

HSS-диски Karnasch для стационарных, переносных и орбитальных труборезов: подбор по материалу, стенке, диаметру и посадке.

Машины
орбитальные и переносные труборезы, стационарные пилы
Заготовка
труба и профиль из стали, нержавейки или цветного металла
Ключ
совместимая посадка и правильное число зубьев в резе

Диски Karnasch для труборезов и профиля

Выбор начинается с модели машины, размеров диска и трубы. Затем уточняют материал, толщину стенки, зуб и покрытие.

Karnasch

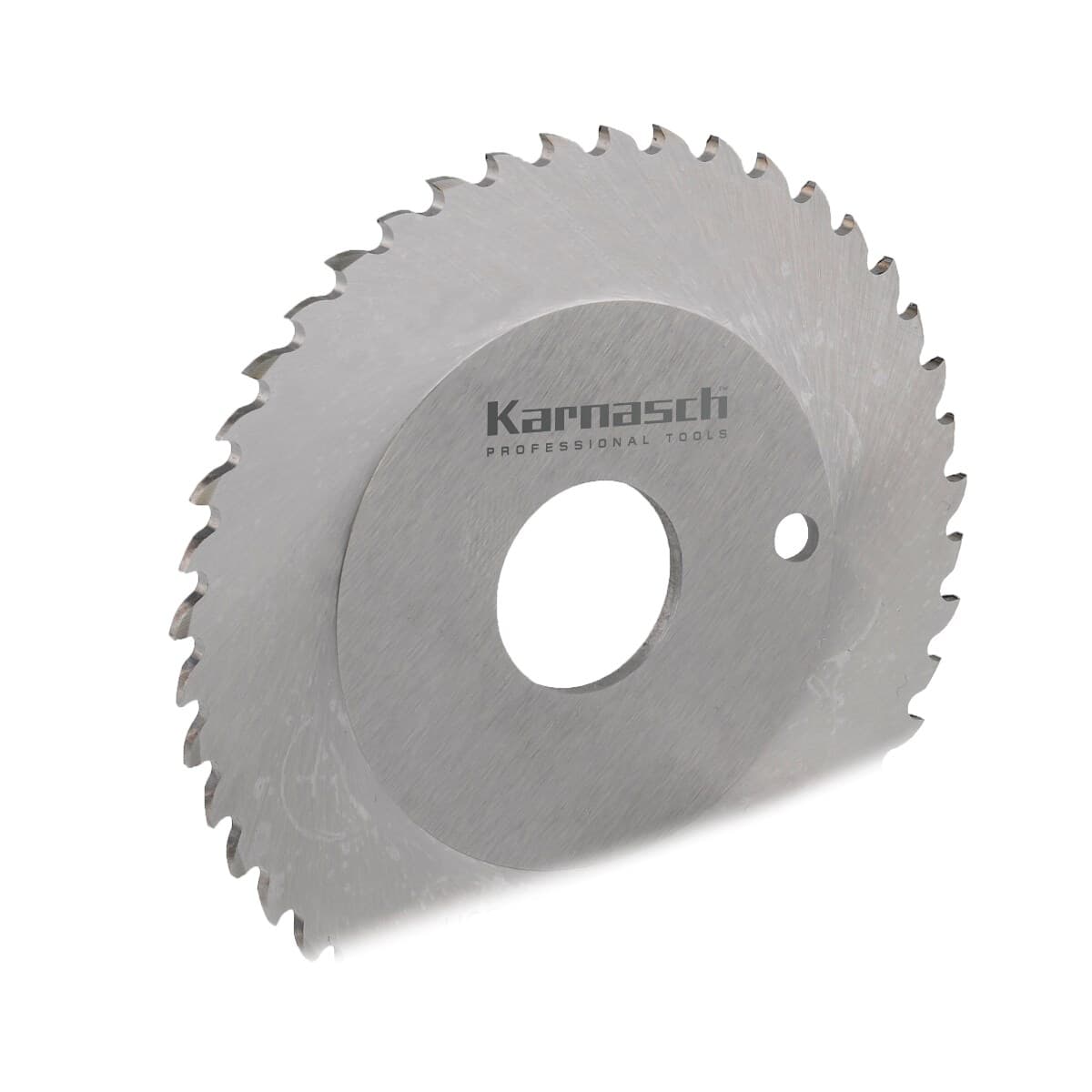

Пильные диски Karnasch из быстрорежущей стали HSS-Co5 для труборезов ⌀ 80 мм 5.3980.080.030

Производитель: Karnasch; ⌀ диска: 80,0 мм; Толщина: 2,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 16,0 мм

80,0 мм2,0 мм16,0 мм80 BW
Арт. 5.3980.080.030
6 488 ₽

Karnasch

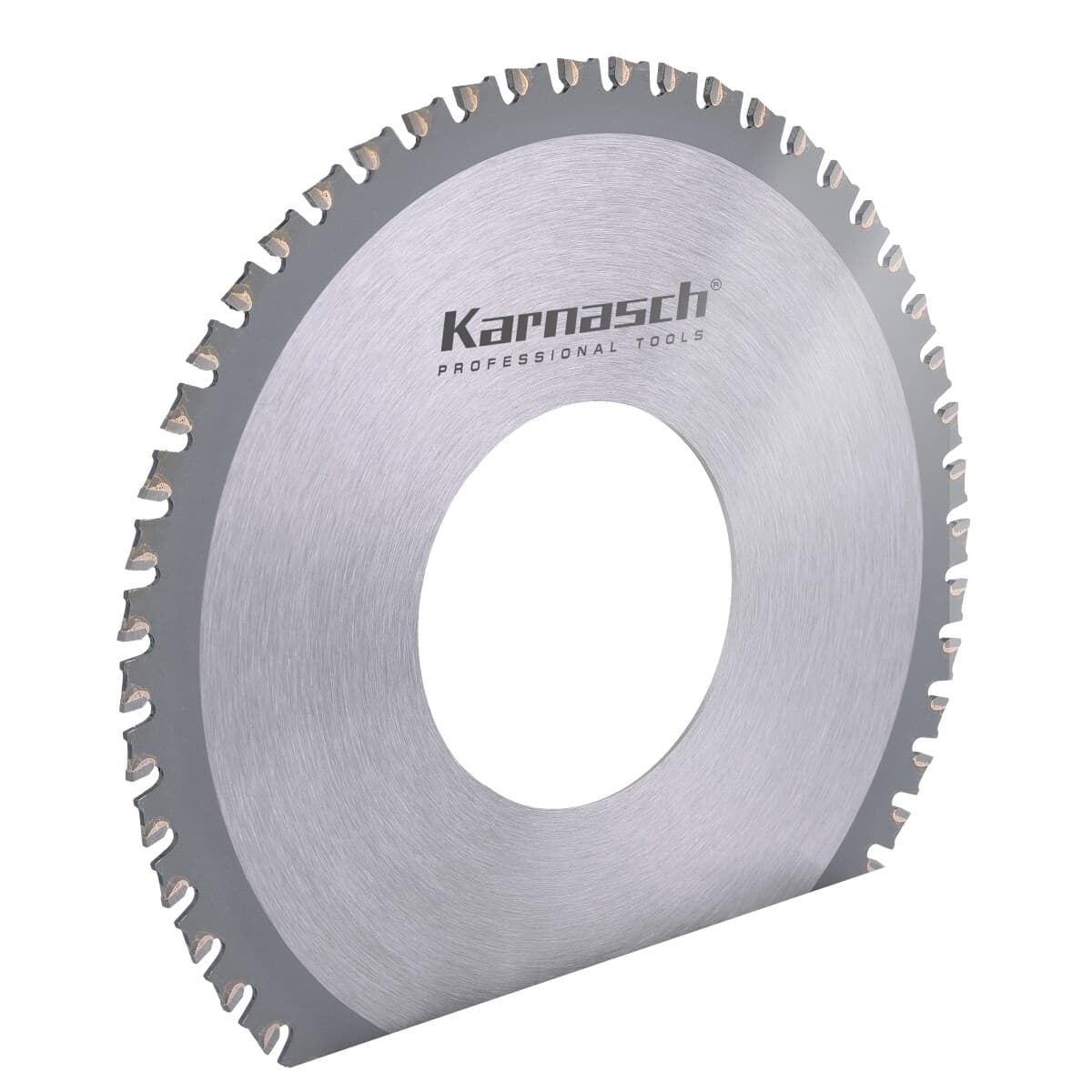

Диск Karnasch с металлокерамическими зубьями тонкий пропил для труборезов ⌀ 140 мм 5.3961.140.010

Производитель: Karnasch; ⌀ диска: 140,0 мм; Ширина пропила / Толщина корпуса: 1,4/1,2 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 62,0 мм

140,0 мм1,4/1,2 мм62,0 мм48 WWF
Арт. 5.3961.140.010
13 086 ₽

Karnasch

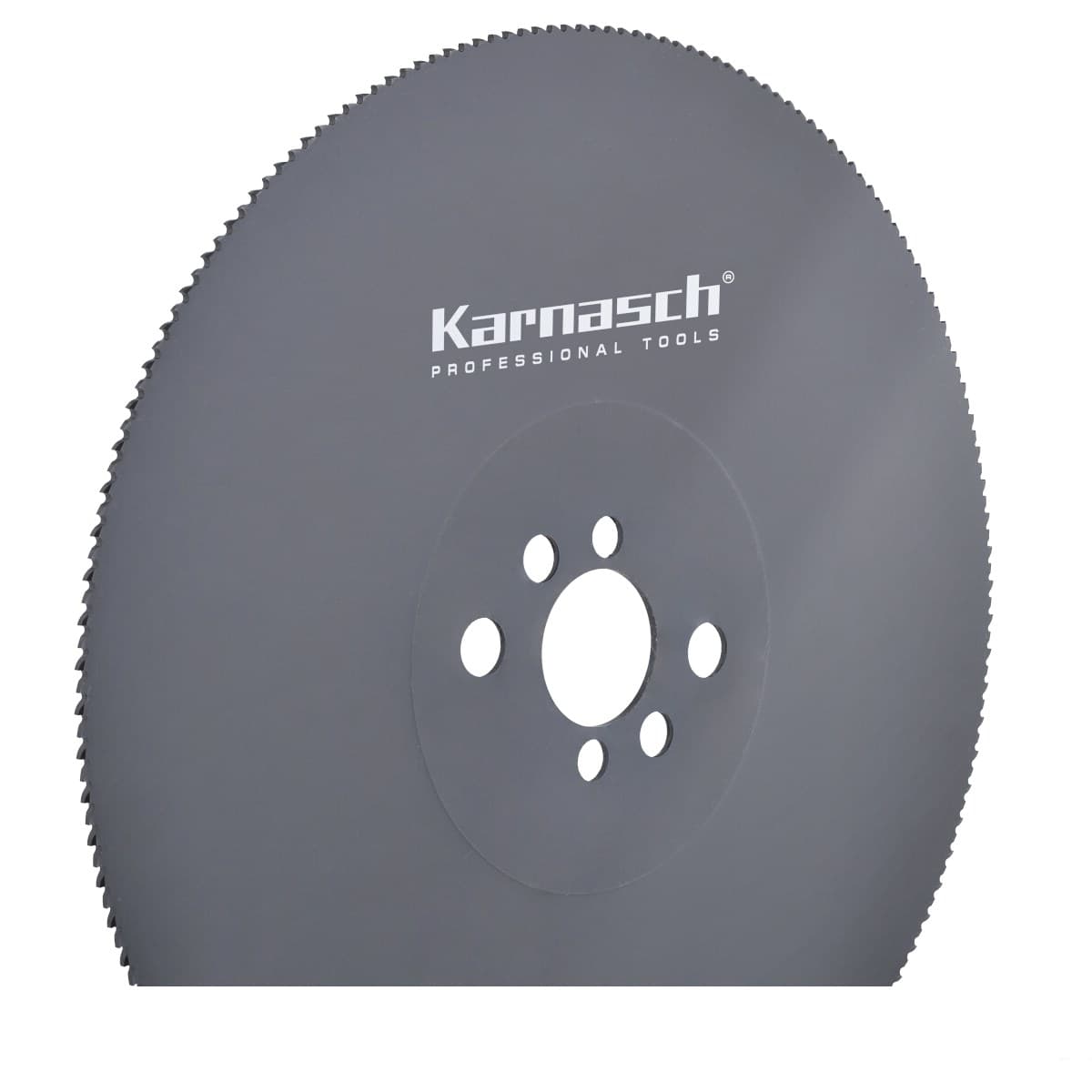

Пильные диски Karnasch HSS-Dmo5 для резки низкоуглеродистой стали парооксидированные ⌀ 450 мм 5.1000.450.300

Производитель: Karnasch; ⌀ диска: 450,0 мм; Толщина: 4,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 40,0 мм

450,0 мм4,0 мм40,0 мм120 HZ
Арт. 5.1000.450.300
84 195 ₽

Karnasch

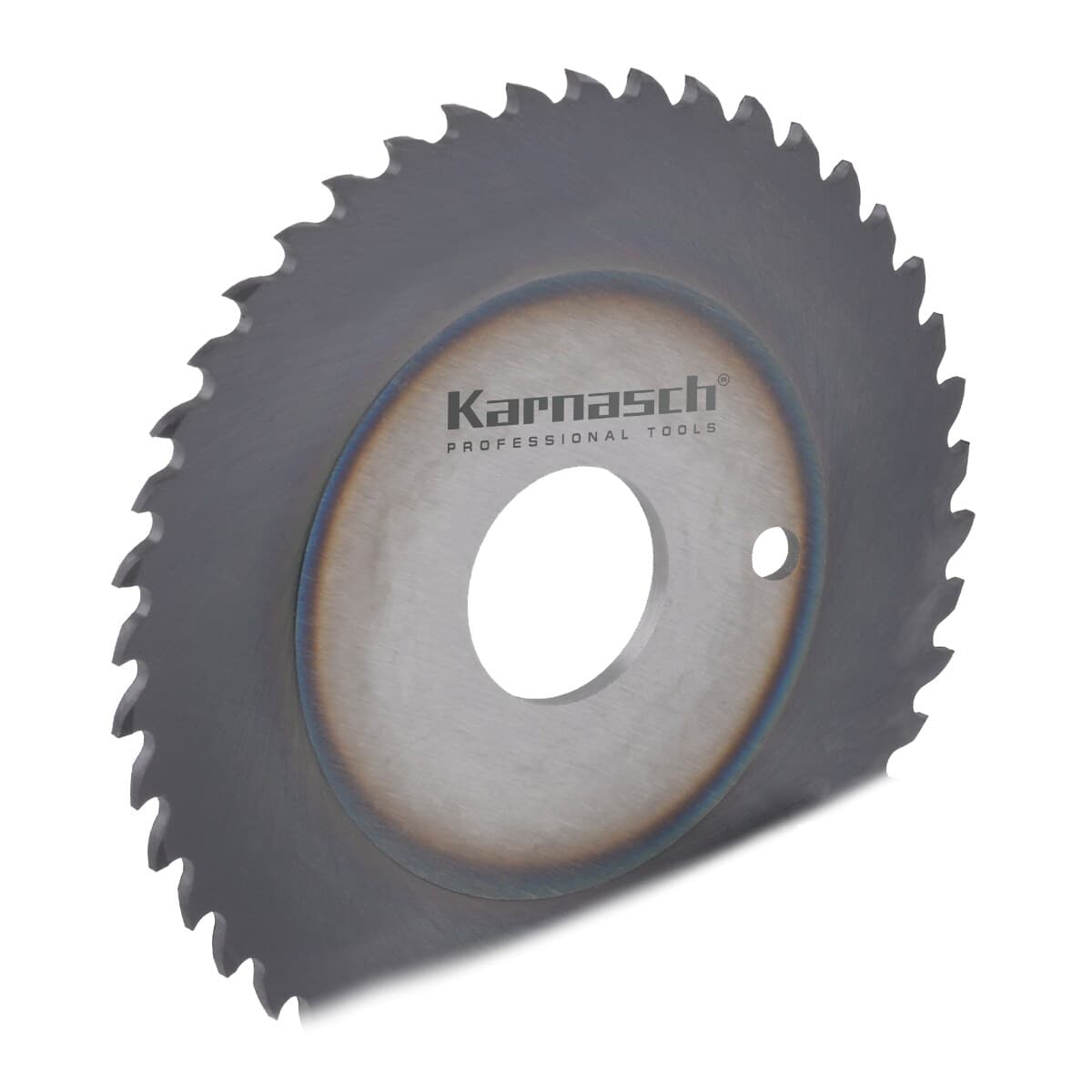

Пильные диски Karnasch из быстрорежущей стали HSS-Co5 с покрытием Kx для труборезов ⌀ 80 мм 5.3990.080.030

Производитель: Karnasch; ⌀ диска: 80,0 мм; Толщина: 2,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 16,0 мм

80,0 мм2,0 мм16,0 мм80 BW
Арт. 5.3990.080.030
7 857 ₽

Karnasch

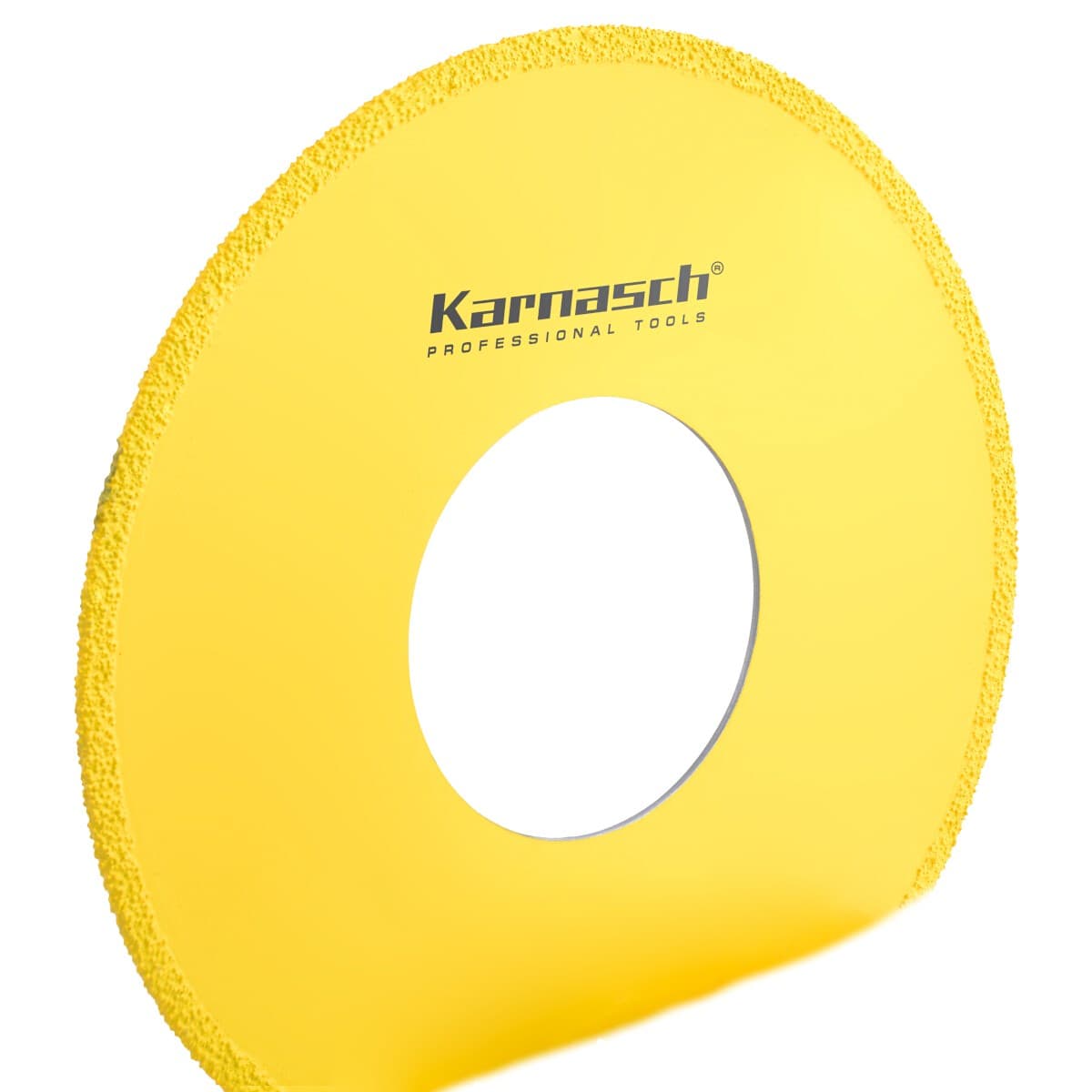

Пильные диски Karnasch с алмазным напылением для труборезов ⌀ 165 мм 5.3970.165.010

Производитель: Karnasch; ⌀ диска: 165,0 мм; Ширина пропила / Толщина корпуса: 2,7/1,5 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 62,0 мм

165,0 мм2,7/1,5 мм62,0 мм
Арт. 5.3970.165.010
6 289 ₽

Karnasch

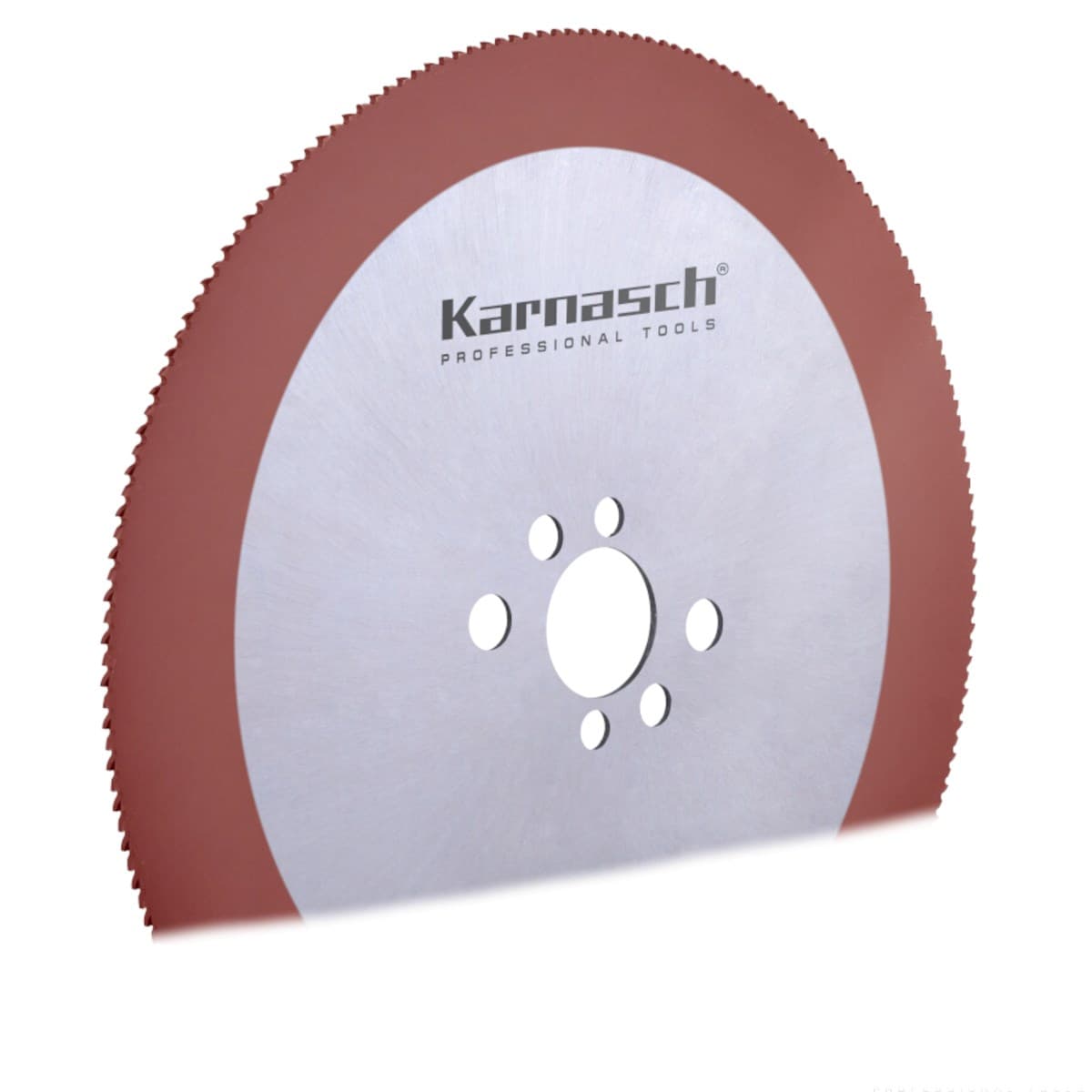

Пильные диски Karnsch HSS с покрытием KX для резки нержавеющей стали чугуна и цветных металлов ⌀ 350 мм 5.1340.350.100

Производитель: Karnasch; ⌀ диска: 350,0 мм; Толщина: 2,5 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 32,0 мм

350,0 мм2,5 мм32,0 мм220 BW
Арт. 5.1340.350.100
58 257 ₽

Karnasch

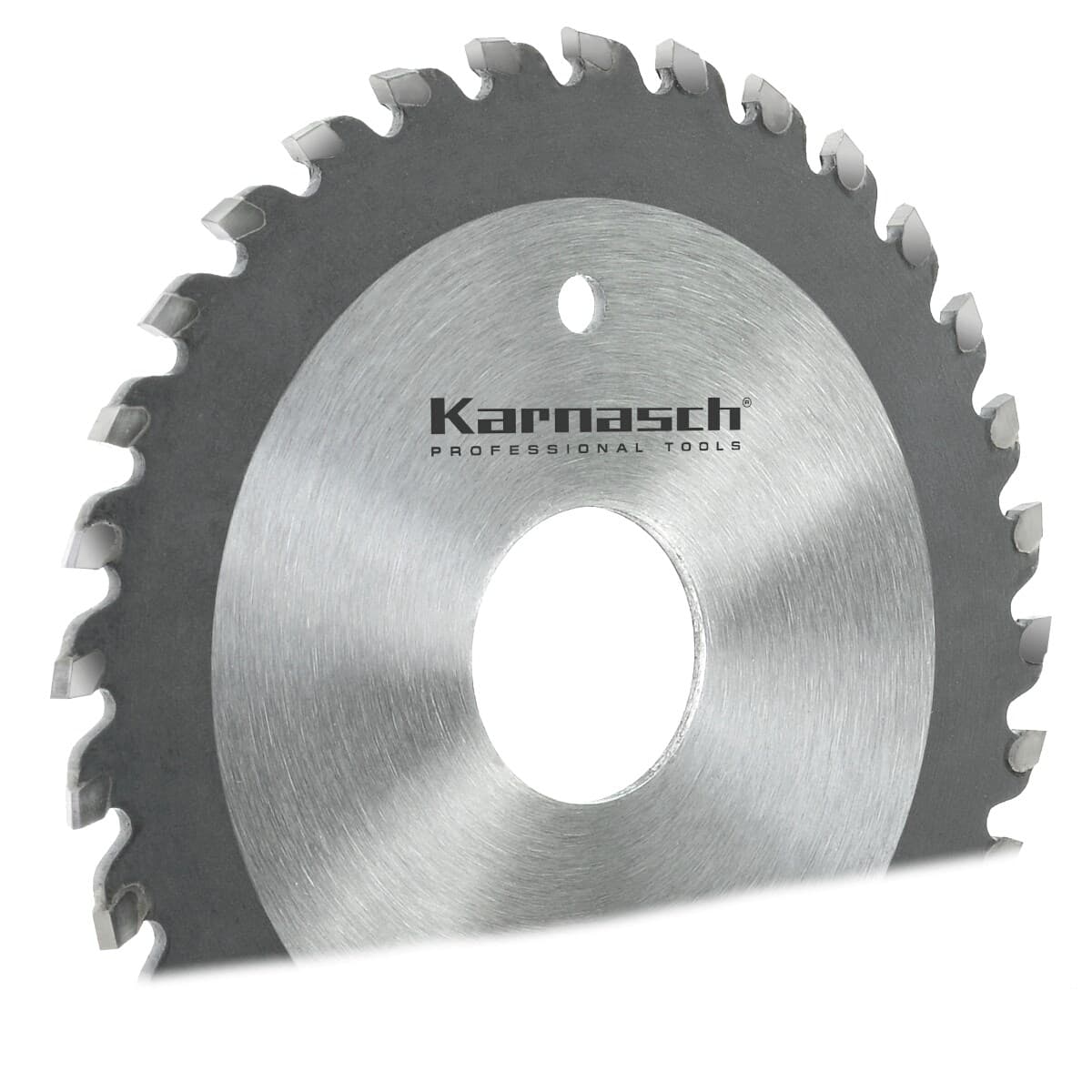

Пильные диски Karnasch с металлокерамическими зубьями Cermet для труборезов ⌀ 125 мм 5.3965.125.010

Производитель: Karnasch; ⌀ диска: 125,0 мм; Ширина пропила / Толщина корпуса: 1,5/1,2 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 16,0 мм

125,0 мм1,5/1,2 мм16,0 мм52 BW
Арт. 5.3965.125.010
11 284 ₽

Karnasch

Пильные диски Karnasch с металлокерамическими зубьями Cermet для труборезов ⌀ 165 мм 5.3960.165.010

Производитель: Karnasch; ⌀ диска: 165,0 мм; Ширина пропила / Толщина корпуса: 1,8/1,4 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 62,0 мм

165,0 мм1,8/1,4 мм62,0 мм54 WWF
Арт. 5.3960.165.010
12 268 ₽

Karnasch

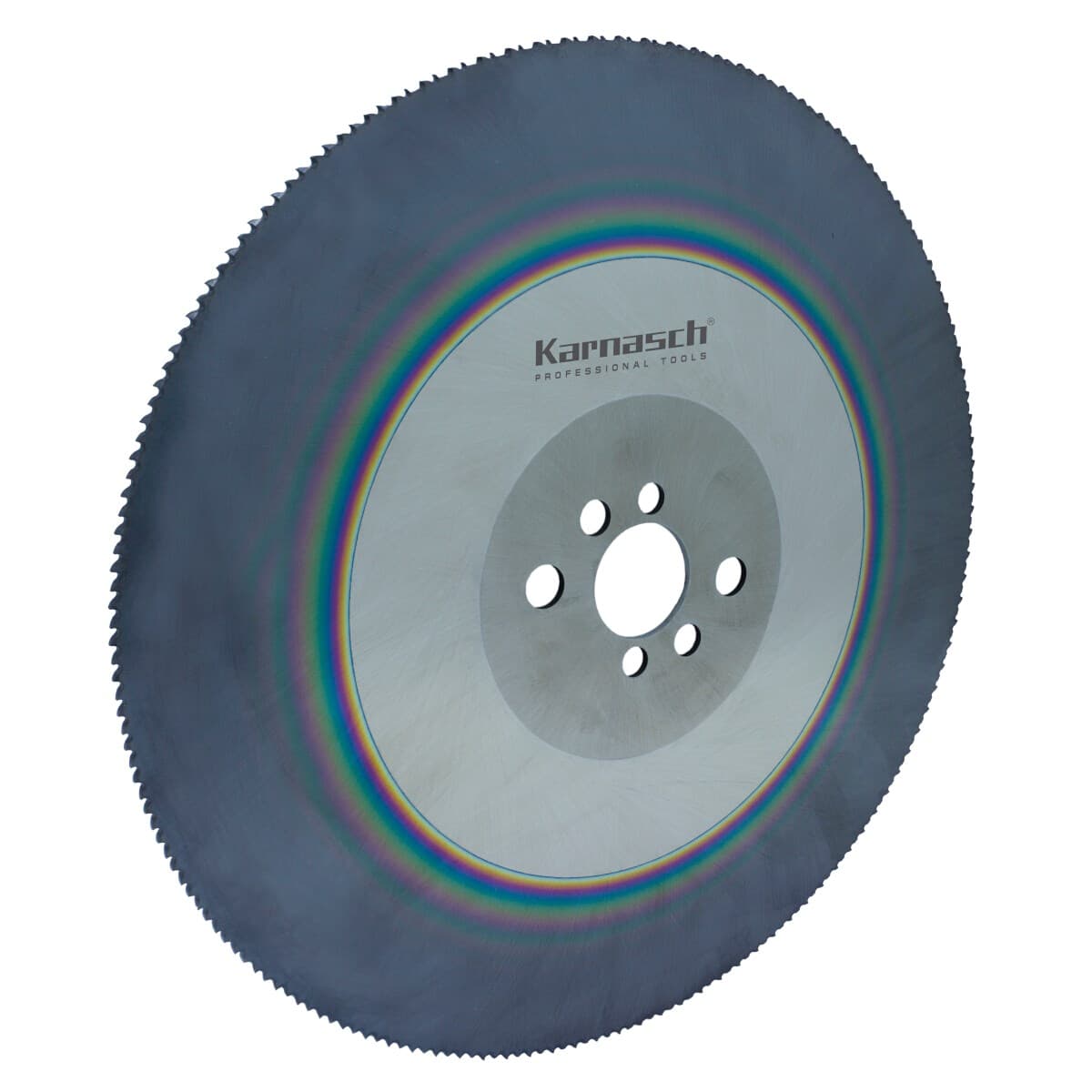

Пильные диски Karnsch HSS с покрытием KX для резки стали и цветных металлов ⌀ 370 мм 5.1040.370.190

Производитель: Karnasch; ⌀ диска: 370,0 мм; Толщина: 3,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 50,0 мм

370,0 мм3,0 мм50,0 мм160 HZ
Арт. 5.1040.370.190
53 528 ₽

Karnasch

Пильные диски Karnasch с твердосплавными зубьями для труборезов ⌀ 165 мм 5.3950.165.010

Производитель: Karnasch; ⌀ диска: 165,0 мм; Ширина пропила / Толщина корпуса: 1,8/1,4 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 62,0 мм

165,0 мм1,8/1,4 мм62,0 мм54 WWF
Арт. 5.3950.165.010
11 409 ₽

Karnasch

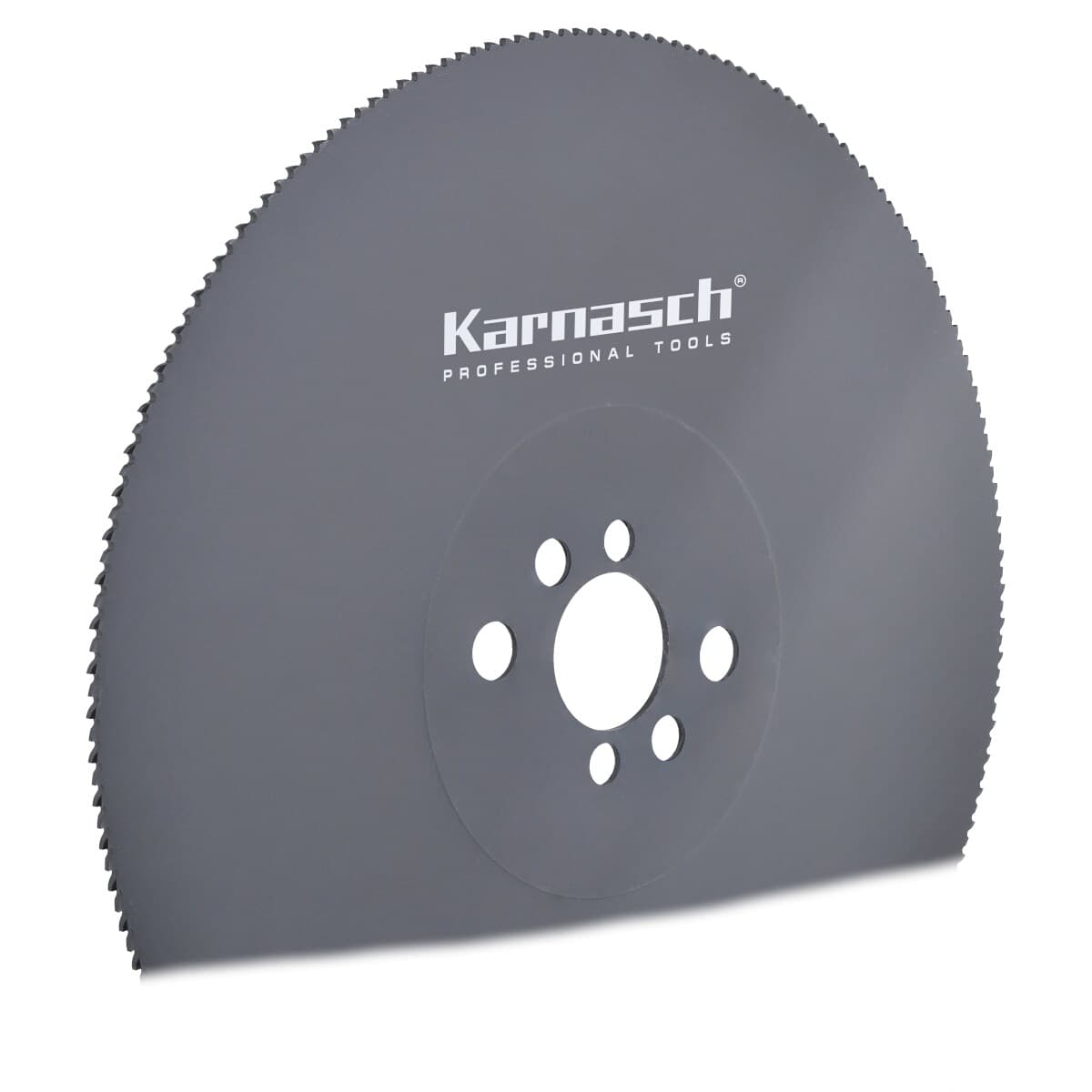

Пильные диски Karnsch HSS-Dmo5 HSS-Co5 для резки нержавеющей стали парооксидированные ⌀ 450 мм 5.1300.450.250

Производитель: Karnasch; ⌀ диска: 450,0 мм; Толщина: 4,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 40,0 мм

450,0 мм4,0 мм40,0 мм2-15-80 + 2-15-100 + 4-12-64
Арт. 5.1300.450.250
104 987 ₽

Karnasch

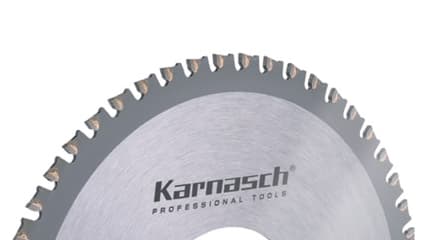

Пильные диски Karnasch с твердосплавными зубьями для труборезов ⌀ 165 мм 5.3951.165.010

Производитель: Karnasch; ⌀ диска: 165,0 мм; Ширина пропила / Толщина корпуса: 1,8/1,4 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 62,0 мм

165,0 мм1,8/1,4 мм62,0 мм40 WZ
Арт. 5.3951.165.010
10 650 ₽
Пильные диски для орбитальных труборезовПильные диски для переносных труборезовПильные диски HSS

Сначала совместимость с труборезом

Для специализированной машины проверяют точный наружный диаметр, посадочное отверстие, толщину полотна и дополнительные отверстия или шпонки. Один и тот же размер трубы может обрабатываться разными станками с несовместимыми дисками.

Каталог Karnasch выделяет диски для орбитальных и переносных труборезов. Если модель оборудования неизвестна, нужны фотография шильдика и размеры установленного диска.

Толщина стенки определяет работу зубьев

При резке трубы зуб входит и выходит из материала несколько раз за оборот. Число зубьев выбирают так, чтобы рез был устойчивым и стружечная канавка не забивалась. Тонкая стенка и толстостенный профиль требуют разного шага.

Официальный каталог Karnasch приводит отдельную геометрию для труб и профилей, а таблицы режима разделяют сталь, нержавеющую сталь и цветные металлы. Значения для сплошного прутка сюда не переносят.

  • производитель и модель трубореза;
  • наружный диаметр, посадка и толщина диска;
  • наружный диаметр и стенка трубы;
  • марка материала;
  • требования к перпендикулярности и заусенцу.

Охлаждение и фиксация

Трубу фиксируют без деформации и смещения. СОЖ должна попадать в зону реза, а стружка — свободно удаляться. Накопление стружки внутри трубы или кожуха контролируют только на остановленном оборудовании.
