Пильные диски по алюминию и цветным металлам

Пильные диски Karnasch для алюминиевых профилей и сплошного материала, меди, латуни и бронзы: выбор диаметра, посадки и геометрии зуба.

Материалы: алюминий, медь, латунь и бронза по таблице серии
Заготовка: профиль и сплошной материал требуют разного шага зуба
Совместимость: наружный диаметр, посадка, обороты и направление

Пильные диски Karnasch по алюминию

При подборе учитывают материал и форму заготовки, диаметр и посадку диска, число зубьев, мощность станка и требуемое качество реза.

Karnasch

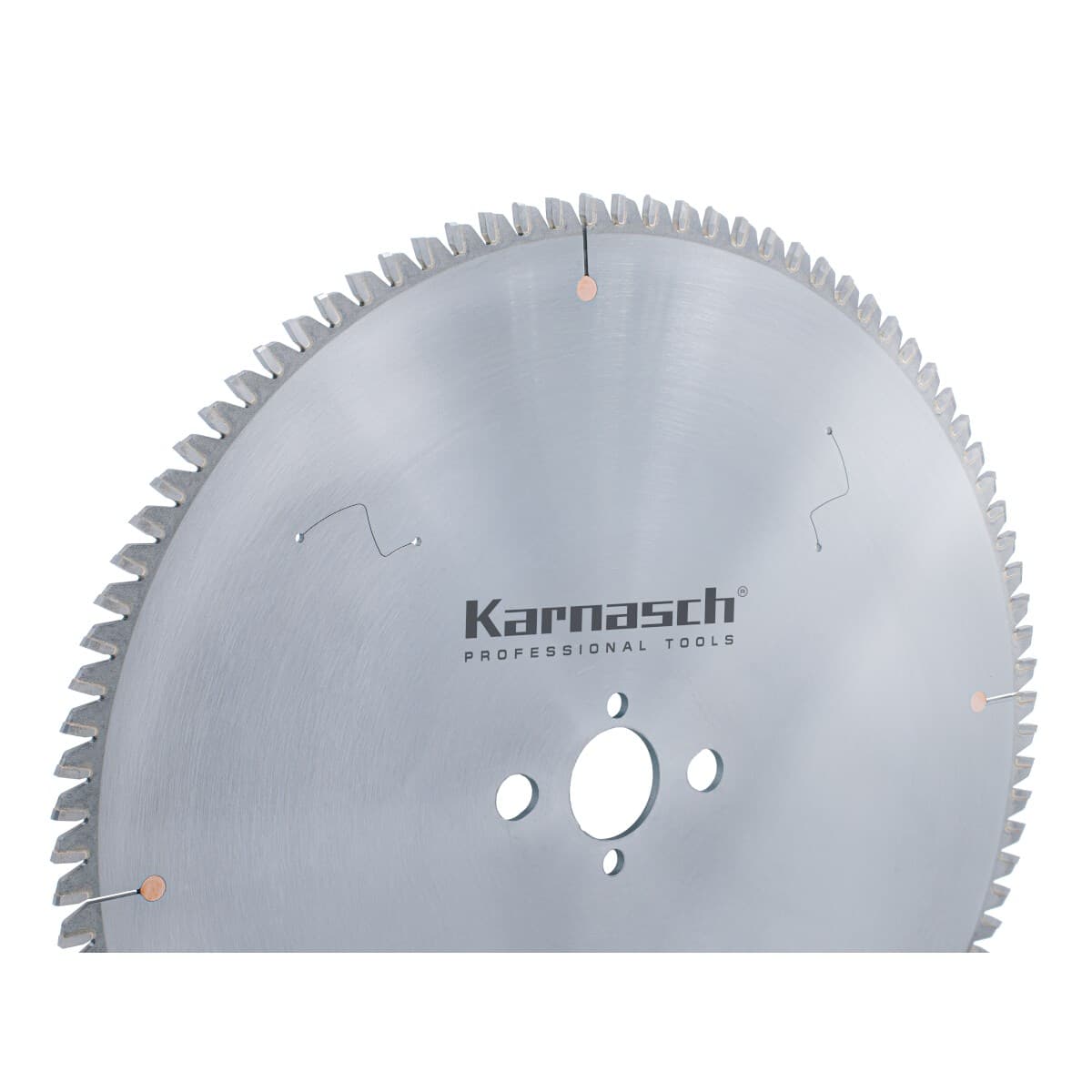

Пильные диски Karnasch алюминий пластик оконные профили отрицательный угол заточки ⌀ 550 мм 11.1100.550.020

Производитель: Karnasch; ⌀ диска: 550,0 мм; Ширина пропила / Толщина корпуса: 4,4/3,8 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 30,0 мм

550,0 мм4,4/3,8 мм30,0 мм132 TFN

Арт. 11.1100.550.020

87 631 ₽

Karnasch

Пильные диски Karnasch алюминий, пластик, оконные профили отрицательный угол заточки тонкий пропил ⌀ 550 мм 11.1120.550.010

Производитель: Karnasch; ⌀ диска: 550,0 мм; Ширина пропила / Толщина корпуса: 3,6/3,0 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 30,0 мм

550,0 мм3,6/3,0 мм30,0 мм160 TFND

Арт. 11.1120.550.010

80 350 ₽

Karnasch

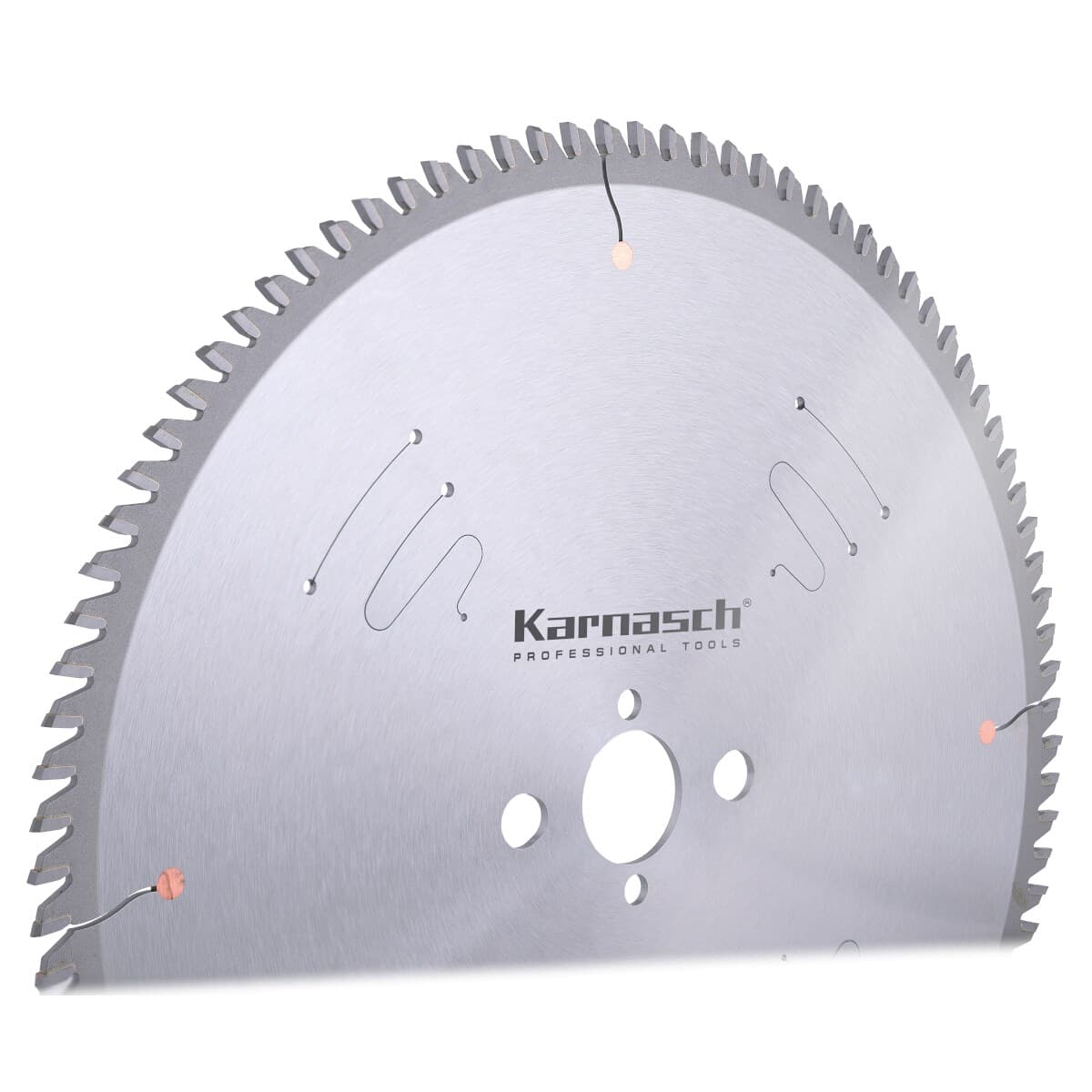

Пильные диски Karnasch алюминий, пластик, оконные профили положительный угол заточки ⌀ 550 мм 11.1000.550.030

550,0 мм4,4/3,8 мм30,0 мм144 TFP

Арт. 11.1000.550.030

98 031 ₽

Karnasch

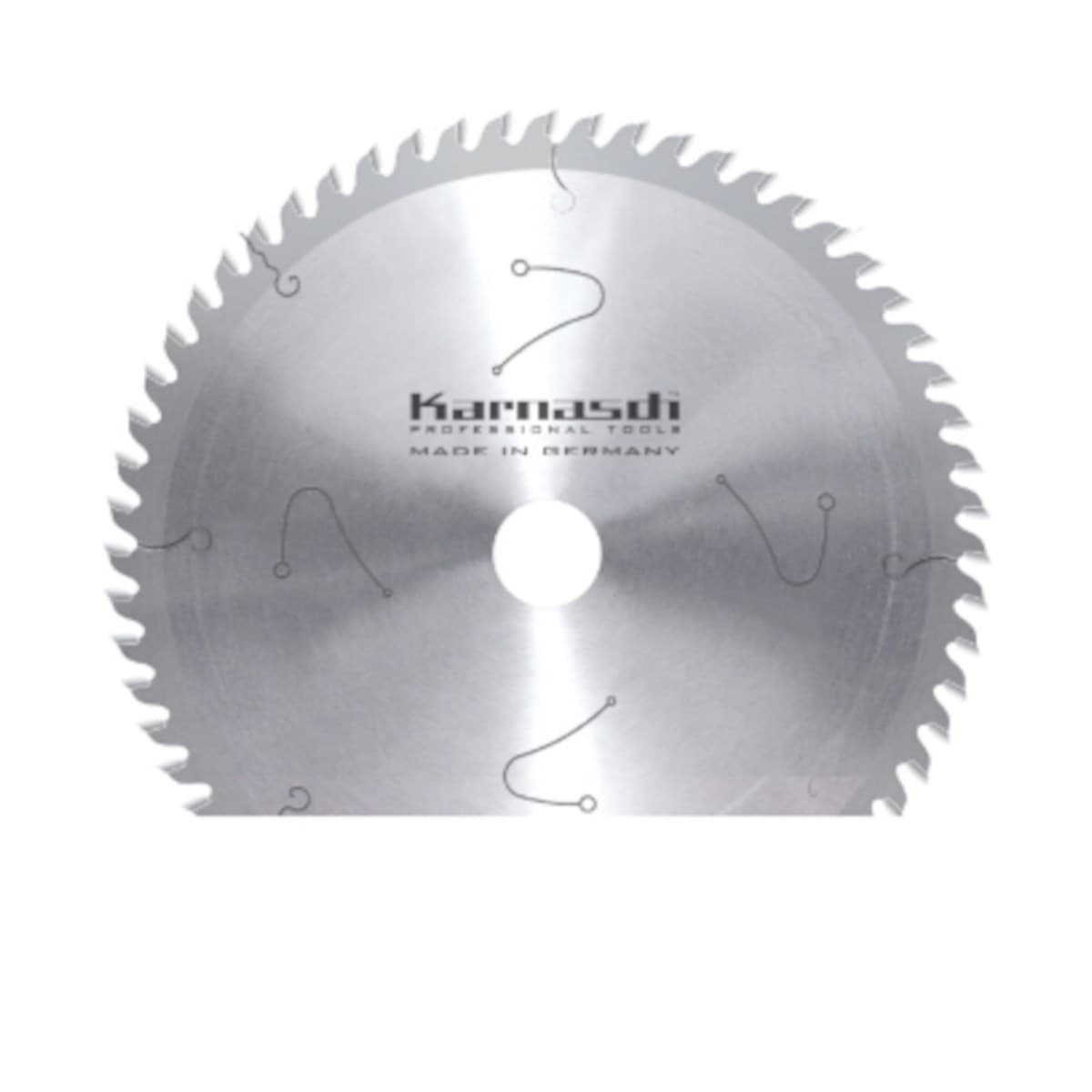

Пильные диски Karnasch обрезка по формату твердый пластик абразивные материалы тонкий пропил ⌀ 500 мм 11.1430.500.010

Производитель: Karnasch; ⌀ диска: 500,0 мм; Ширина пропила / Толщина корпуса: 3,5/2,8 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 30,0 мм

500,0 мм3,5/2,8 мм30,0 мм144 TFF-P

Арт. 11.1430.500.010

70 808 ₽

Karnasch

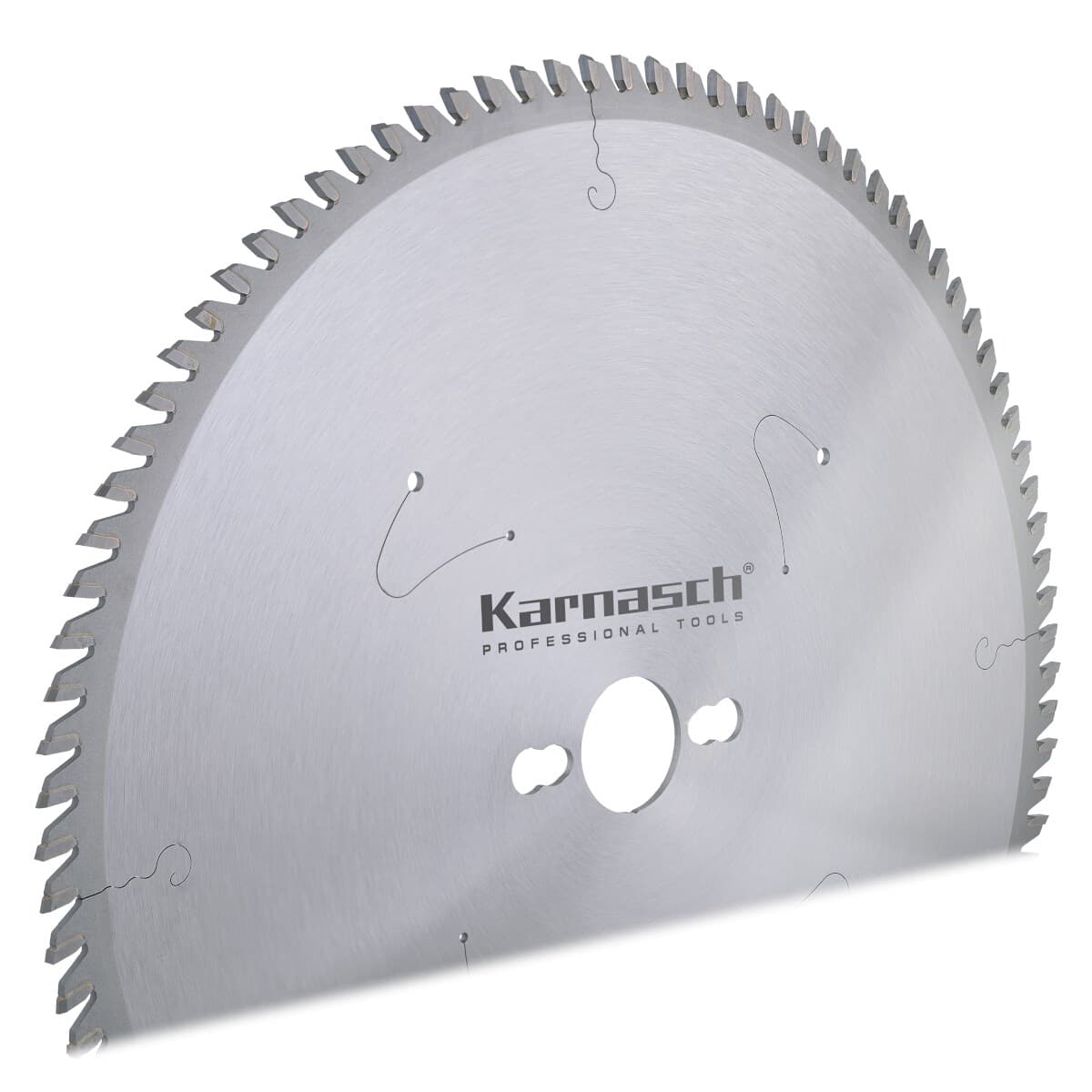

Пильные диски Karnasch по алюминию положительный угол заточки тонкий пропил ⌀ 5500 мм 11.1050.550.010

550,0 мм3,6/3,0 мм30,0 мм160 TFPD

Арт. 11.1050.550.010

80 350 ₽

Karnasch

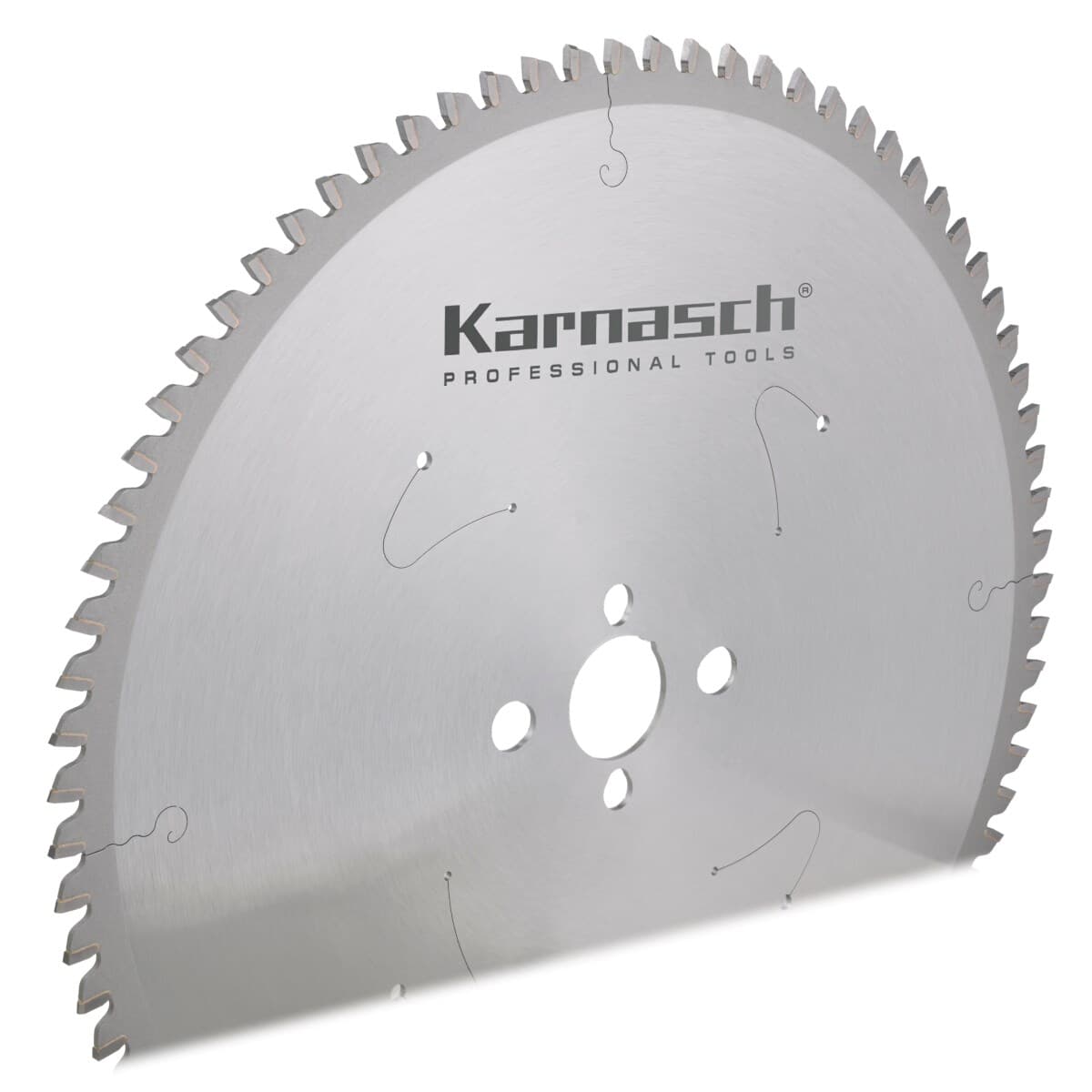

Пильные диски Karnasch по алюминию, абразивным материалам, твердому пластику тонкий пропил отрицательный угол заточки финишная обработка ⌀ 500 мм 11.1130.500.010

Производитель: Karnasch; ⌀ диска: 500,0 мм; Ширина пропила / Толщина корпуса: 3,4/2,8 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 30,0 мм

500,0 мм3,4/2,8 мм30,0 мм148 TFF-N

Арт. 11.1130.500.010

73 952 ₽

Karnasch

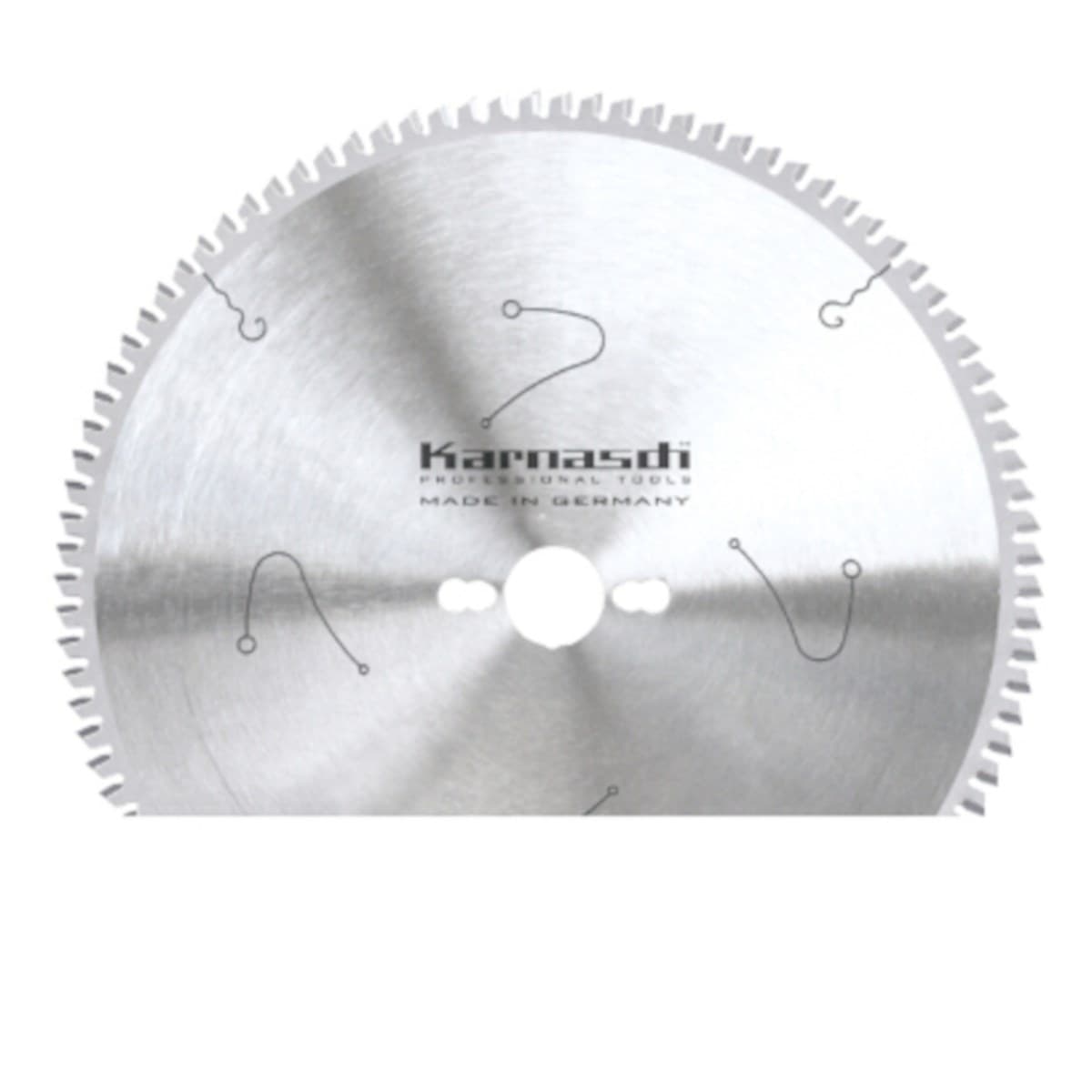

Универсальные пильные диски Karnasch по алюминию и пластику ⌀300 мм 10.8000.300.030

Производитель: Karnasch; ⌀ диска: 300,0 мм; Ширина пропила / Толщина корпуса: 2,8/2,2 мм; Внутренний ⌀ (посадочное отверстие), допуск H7: 30,0 мм

300,0 мм2,8/2,2 мм30,0 мм120 TFN

Арт. 10.8000.300.030

33 277 ₽

Пильные диски по алюминию

Профиль и сплошная заготовка режутся по-разному

Для тонкостенного профиля в резе одновременно находится меньше материала, чем для сплошной заготовки. Поэтому шаг и геометрия зуба выбираются отдельно. Слишком крупный зуб на тонкой стенке повышает риск зацепа, а слишком мелкий на массиве ухудшает отвод стружки.

Официальные рекомендации Karnasch разделяют группы алюминиевых сплавов и других цветных металлов, а также профиль и сплошной материал. Скорость резания и подача рассчитываются по диаметру диска, числу зубьев и режиму станка.

Проверка станка и посадки

Наружный диаметр должен соответствовать кожуху и диапазону машины, посадочное отверстие — шпинделю или штатному фланцу. Максимально допустимые обороты диска нельзя превышать. Направление вращения и установка зубьев проверяются до запуска.

Заготовку фиксируют так, чтобы профиль не вибрировал и не закрывался на диске после реза. Для чистовой кромки важны не только зубья, но и отсутствие биения, состояние прижимов и стабильная подача.

марка материала и форма сечения;
толщина стенки или размер массива;
наружный и посадочный диаметры;
мощность и обороты оборудования;
требуемое качество кромки.

СОЖ и удаление стружки

Прилипание алюминиевой стружки ухудшает рез и нагружает зубья. Способ смазки и охлаждения выбирают с учётом оборудования и рекомендаций для конкретного диска. Накопившуюся стружку удаляют при остановленном станке.
